NTQZ-50型轻便钻机(50米液压小型钻机)

发布时间:2023-03-20 17:23 浏览次数:926

NTQZ-50型钻机是一种具有油压给进的轻便钻机。额定钻孔深度50米,最大开孔直径允许为110mm,终孔直径为75mm,孔径46-200mm配套钻进深度根据地层情况而定。既可以旋转钻进取土取芯样,也可以旋转钻进不取心钻孔,比如钻孔灌浆、引孔等。

NTQZ-50小型液压岩心钻机是一种广泛适用于平原、山区及交通能源不便地区的小型取样钻探设备,具有结构紧凑、占用面积小、重量轻、移动方便等优点。适合铁路、水利、建筑工程及户外山区的地质取样勘查、地质岩心钻探、小型灌浆孔、爆破孔等。可根据地层的不同选用金刚石、复合片及合金等钻头钻进。

 主要用途:工程勘察  ◇物化探钻孔取样  超前钻探  钻孔灌浆   预埋件引孔   ◇各种爆破钻孔  检查孔

小型家用水井  ◇区域地质调查  ◇矿山矿脉探查   ◇矿藏品位评估   ◇岩土工程检测

主要特点
1.具有油压自动给进机构、钻进效率高。
2.手柄集中、操作方便、安全可靠。
3.结构紧凑,钻机、柴油机(或电动机)都安装在同一个底架上,占用场地面积小。
4.重量轻、分解性强,便于搬迁,适合于平原和山区工作。

三、主要参数:

1.钻机钻孔深度:50m;钻孔直径:45-110mm钻杆直径:36mm、42 mm主动钻杆:50*1米,钻孔倾角:0-90°钻机外廓尺寸(L*B*H): 1400*680*1600mm钻机重量(不包括动力机):220kg,含动力 300kg

2. 回转器立轴转速四挡正转70-650 r/min1-3档),反转:50-130(R倒挡)

立轴行程:1000 mm

提升力300kg,  加压力200kg

立轴空载向上最大移动速度 :3m/min

3. 油泵型号:YBC-20/125,额定压力:12.5 Mpa

流量:20 ml/r   额定转速;1500 r/min

4. 电动机型号:Y132M-4额定功率 ( KW):7.5

额定转速 (r/min):1440

5. 柴油机型号:R180,额定功率:7.5KW

额定转速:2200 r/min

:本钻机动力配备标配为柴油机,如需配电动机,用户订货时提出.

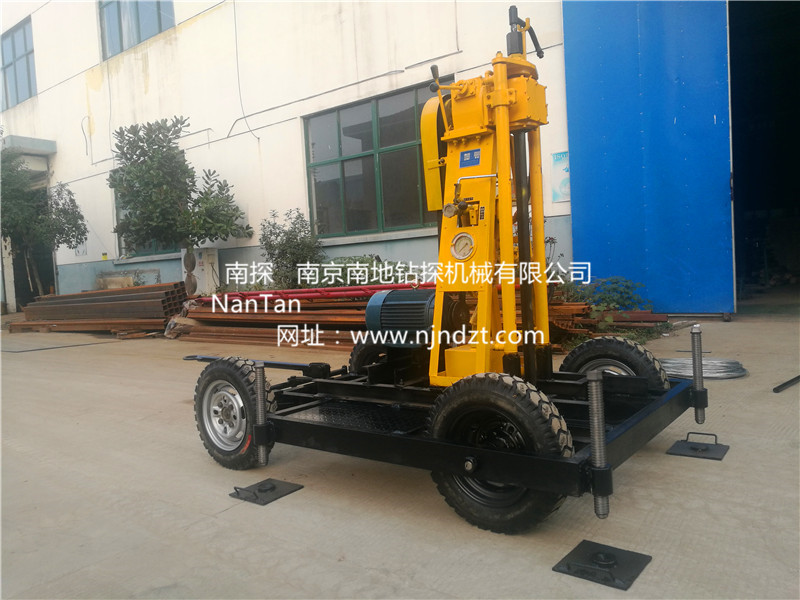

备注:可加装两轮、四轮拖挂底座或者履带底盘,订货请说明。
