当前位置：NTQZ-Q20型轻便型勘探钻机(20m)

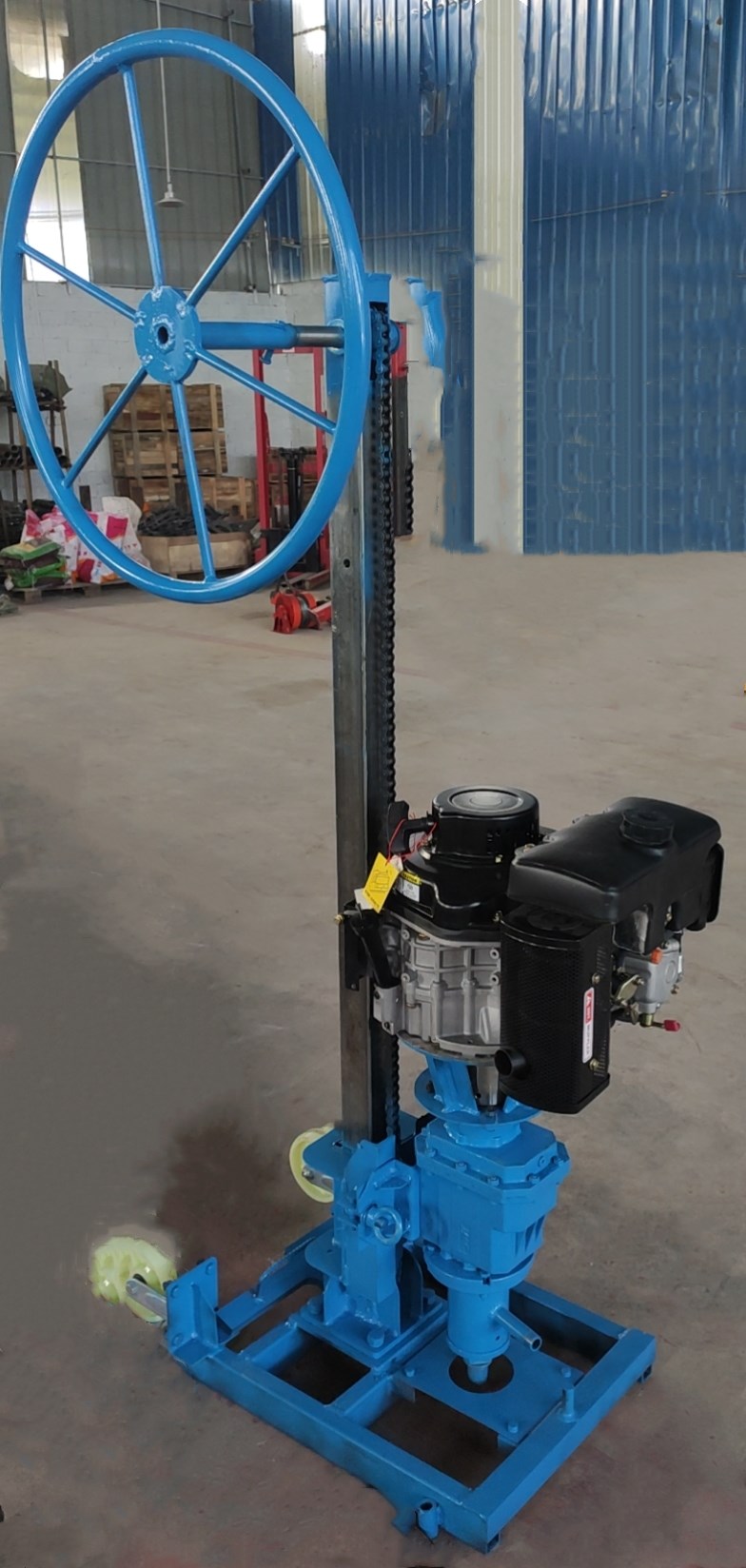

一、介绍：NTQZ-Q20型轻便式取样钻机，既可以取土样、岩芯样，也可以不取芯钻孔，比如钻孔灌浆等不需要取样孔，是一种多用途微型工程钻机。
可以2人操作的取芯钻机!钻探深度可达20米!采用轻便的汽油机（或柴油机可选）作为动力，分体式轻便实用，带两轮搬迁十分便利，带支架稳定可靠，满足野外车辆无法进入地区时用;钻机操作简单，易学易懂。可实现合金钻头、复合片钻头、金刚石钻头取样钻进，也可以实现麻花螺旋钻进、三叶合金钻头、复合片不取芯钻头等不取芯钻孔钻进的需求。
钻进过程中提升和给进是依靠加压手轮圆盘通过链轮链条来完成，大大提高了钻机提升和加压力。取样钻进过程中，利用水泵冷却回转器和钻头，并携带土岩屑返回地表。随着钻具向地下延伸，所需要的土岩样不断进入到岩心管内，当土岩样达到预定深度后，便可以将钻杆取出，实现了单回次取样作业。重复以上步骤，直至全孔取样完成。不取芯钻孔利用水泵水压，只需要及时更换钻杆，钻头通过的土岩屑被水压反冲上来形成钻孔。
二、NTQZ-Q20型轻便型钻机应用领域：
◇工程勘察 ◇物化探取样、引孔 ◇超前钻探 ◇灌浆打孔 ◇预埋件引孔 ◇各种爆破钻孔 ◇检查孔 ◇小型家用水井 ◇区域地质调查 ◇矿山矿脉探查 ◇矿藏品位评估 ◇岩土工程检测
三、NTQZ-Q20轻便型取样钻机产品优点：
1、重量轻，汽油机动力，方便野外施工；
2、快捷拆装、快速取芯；
3、高效耐用,专业配制的合金钻头、金刚石钻头，高效耐磨，多用途使用。
四、NTQZ-Q20钻机主要参数
钻进深度（m）：≤20m；46mm孔径：20m;60mm孔径：10-15m;75mm孔径：5-10m;91mm孔径：3-8m,根据土层、岩石地层不同钻进深度的能力会不同。
钻杆直径（mm）:30，长度1000mm；接头外径40mm(公母组合）。
钻机转速(r/min)：200-570，钻机扭矩(N.m)：130
汽油机：功率4.5KW，转速2000-3600r/min，型号：225
钻架高度： 1.58m，钻塔结构:塔式
整机净重质量（含汽油机）(kg):60
外形尺寸（长*宽*高）：750*500*1580mm
五、NTQZ-Q20轻便型取样引孔钻机主要配件：
1、取样钻机：含汽油发动机、钻进装置、链条式支架、转向盘。
2、供水系统：三缸柱塞泵、汽油发电机、进出水管。
3、钻杆、锁接手、垫叉、变径接头。
4、钻具：Φ46、Φ60、Φ75mm或者更大的岩心管、岩心管钻杆接头、合金钻头、复合片钻头、金刚石钻头、金刚石扩孔器、三叶合金钻头、麻花螺旋钻、复合片不取芯钻头等。
5、以上配置都可以根据不同的用途进行选配。
更换柴油机就可以形成柴油机动力-NTQZ-C20型轻便取样钻机。
