XY-1A-L-01-B型履带钻机系列(180米高速钻机)

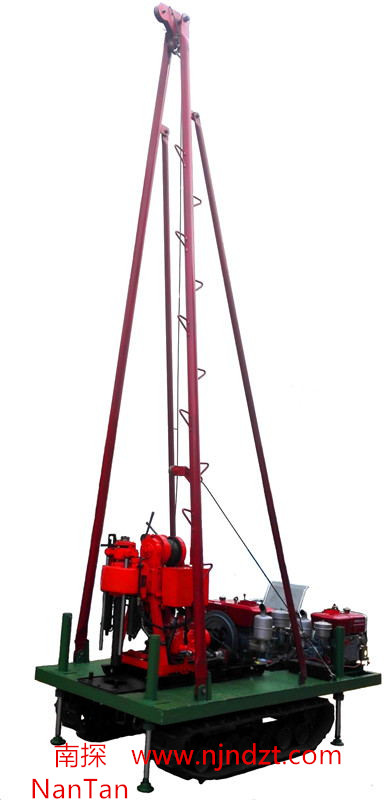

XY-1A-L-01-B型系列履带钻机及人字形四角架钻塔(XY-1A-4-L-01-B型、XY-1A(YJ)-L-01-B型、XY-1A-5-L-01-B型)
一、结构形式

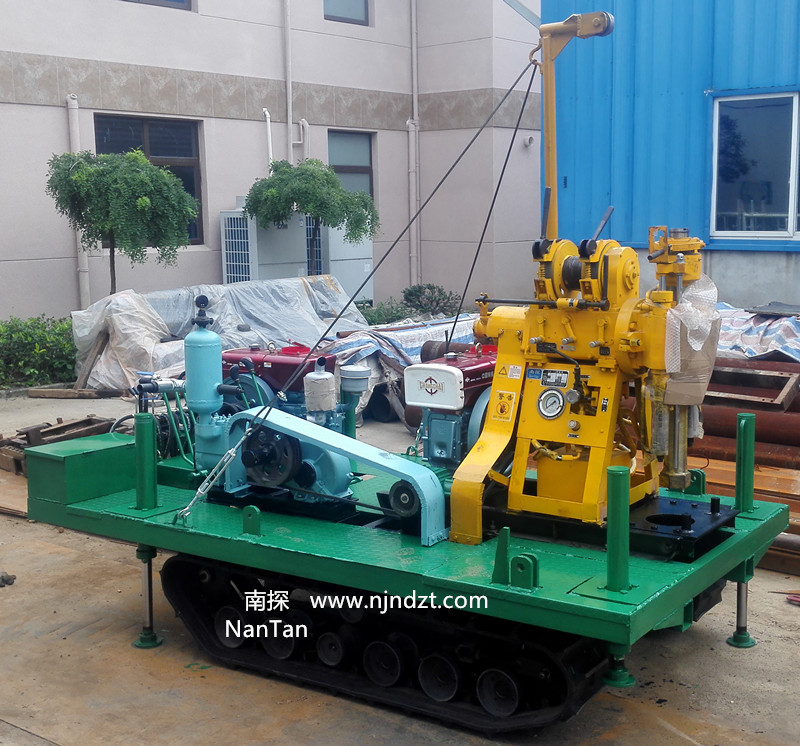

XY-1A-L-01-B型系列履带钻机(XY-1A-4-L-01-B型、XY-1A(YJ)-L-01-B型、XY-1A-5-L-01-B型)是将橡胶履带底盘、动力(柴油机或电机)、XY-1A型钻机(或者XY-1A-4、XY-1A(YJ)、XY-1A-5型)、钻机平台、液压支撑腿系统、四角架钻塔、BW160A或BW200型泥浆泵(-4、-5自带水泵)等共同组装在一个机架上。钻机、泥浆泵一个动力(柴油机或电机),橡胶履带底盘一个动力(柴油机或电机)带动,互不干扰,避免单动力变换负荷造成磨损影响施工进度。
该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点,广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、小型灌浆孔、爆破孔、水井孔和空调孔的钻进。
该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业,结冰道路仍可行走。
二、主要特点
1、该钻机装有橡胶履带行走机构,经分动箱齿轮驱动履带变速箱,爬坡能力强,使整机装卸、搬迁极为方便,由于是橡胶履带对地面无破坏,所以该钻机在城市中施工带来方便。
2、大大减轻工人劳动强度,提高效率。
3、起、落塔为钻机卷扬机操纵、方便可靠。
4、钻机、水泵、塔架一体,搬家方便快捷,可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。
三、橡胶履带底盘及钻塔技术规格
理论速度前进档(Km/h)0.9、2.0、2.7、3.2、8.3、13
倒档(Km/h) 0.9、2.1,额定载重质量(T)4.0
额定爬坡度(度)上坡35,下坡35,最小离地间隙(mm)〉200
履带型号(mm)350*90*48
履带节距(mm)90,履带轴中心距(mm)1630
履带驱动轮轴距(mm)1100
履带接地长度(mm)1300,接地压强(kPa)<35
钻塔高度:6m
四、传动系统
传动方式经分动箱齿轮传动,转向方式单边制动差速转向,离合器型式为二片常结合摩擦片。变速箱采用经改良后的新型专用变速箱,操纵方式双操作杆操纵。
五、整机外形尺寸(长*宽*高) 3000-3500*1700*2200(mm)(根据机型不同改变)
六、整机重量 2600-3000(kg)(根据机型不同改变)

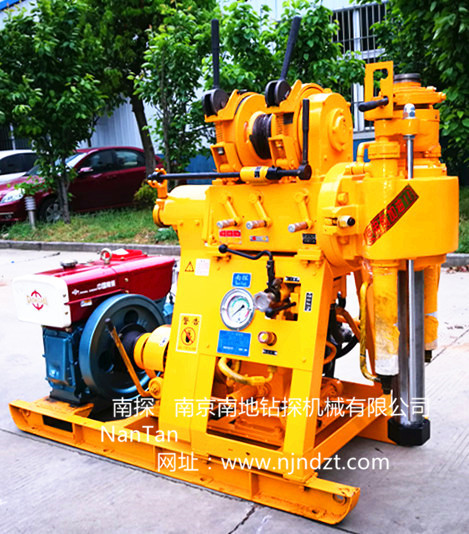

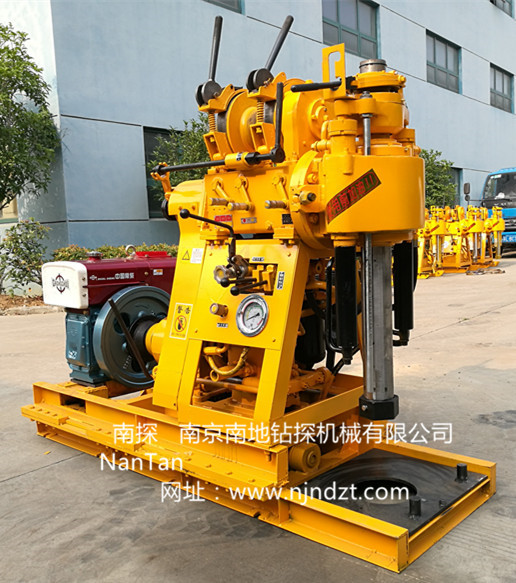

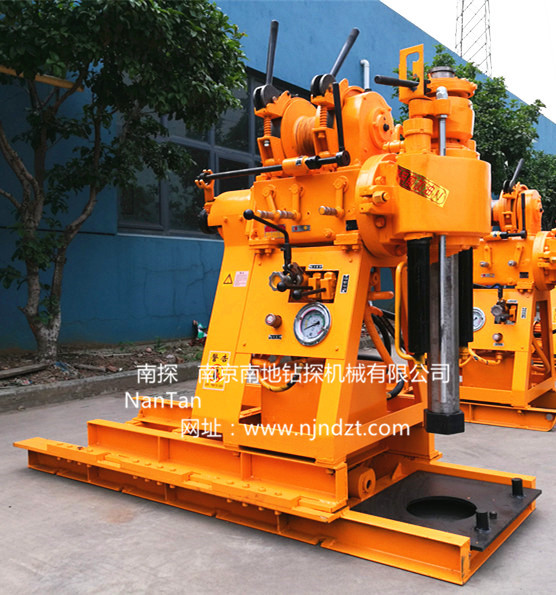

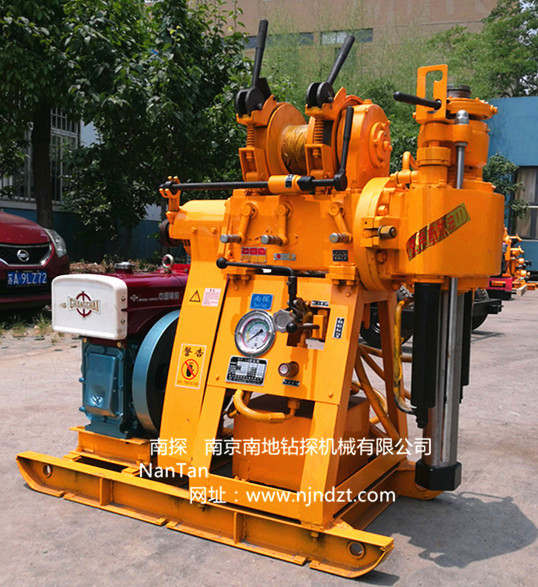

钻机介绍(Introduction):XY-1A型钻机是一种具有油压给进的高速轻便钻机。为使本机的适用性更广泛,满足不同用户的需求,推出增加了移机功能的XY-1A(YJ),增加了水泵的XY-1A-4型,增加了移机和水泵的XY-1A-5型钻机。钻机、水泵及柴油机安装在同一底座上。
一、适用范围
1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
2.转速范围宽并配有高速档,可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
3. 当终孔分别为75mm和46mm时,额定钻孔深度分别为100m 和180m。最大开孔直径允许为150mm。
二、钻机特点:
1. 具有油压给进机构,提高了钻进效率,减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有六方主动钻杆,可实行不停机倒杆,工作效率高,安全可靠。
3. 配有孔底压力表指示压力,便于掌握孔内情况。
4. 手柄集中,操作方便。
5. 钻机结构紧凑,体积小,重量轻,便于解体及搬运,适合于平原和山区工作。
三、 技术参数
1.钻机 钻孔深度:180、150、100m;终孔直径:46、75、91mm;最大开孔直径:200 mm,
钻杆直径:42、50 mm 钻孔倾角:90-75°
钻机外廓尺寸(L×B×H): XY-1A:1433*697*1460mm XY-1A-4:1700*780*1460 mm
XY-1A(YJ):1620*970*1560 mm XY-1A-5:1800*970*1600 mm
钻机重量(不包括动力机) XY-1A:420 Kg XY-1A-4:620 Kg XY-1A(YJ):620 Kg XY-1A-5:720kg
2.回转器 立轴转速(五档):1010,790,470,295,140 r/min 立轴行程:450 mm
立轴空载向上最大移动速度:3 m/s 立轴空载向下最大移动速度 :4 m/s
立轴最大给进力:15 KN 立轴最大起重力:25 KN
3.卷扬机 最大起重量(单绳):11 KN 卷筒转速:121,76,36 r/min
卷筒圆周线速度(二层):1.05, 0.66, 0.31 m/s 卷筒直径:140 mm 钢丝绳直径:9.3 mm
钢丝绳容量:35 m 抱闸直径:252 mm 闸带宽度:50 mm
4.油泵 型号:YBC-20/125 额定压力:12.5 Mpa 流量:20 ml/r 额定转速;1500 r/min
5.电动机 型号:Y160M-4 额定功率:11 KW 额定转速:1460 r/min
6.柴油机 型号:S1100 额定功率:12.1KW 额定转速:2200 r/min
水泵技术参数(XY-1A-4、XY-1A-5型配置,XY-1A、XY-1A(YJ)型需另配置BW160或200泥浆泵。)
2 水泵类型: 卧式单缸双作用 最大排量 : 95(77)L/min,最大许用压力 :1.2Mpa,工作压力:0.7Mpa 3 冲程次数:120(96) 次/min,缸套套直径 : 80mm,活塞行程: 100mm |
XY-1A(YJ)、XY-1A-5型配置移位装置
移动装置 |
移动油缸行程:450mm,钻机离开孔口距离:300mm |
用户选择:为使本机的适用性更广泛,满足不同用户的需求,推出增加了移机功能的XY-1A(YJ),增加了水泵的XY-1A-4型(钻机、水泵、柴油机装配在同一底座上),增加了移机和水泵的XY-1A-5型(钻机、水泵、柴油机装配在同一底座上)。
