GXY-180型地质勘探钻机（180米钻机）、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间：2023-03-20 17:22　浏览次数：595次

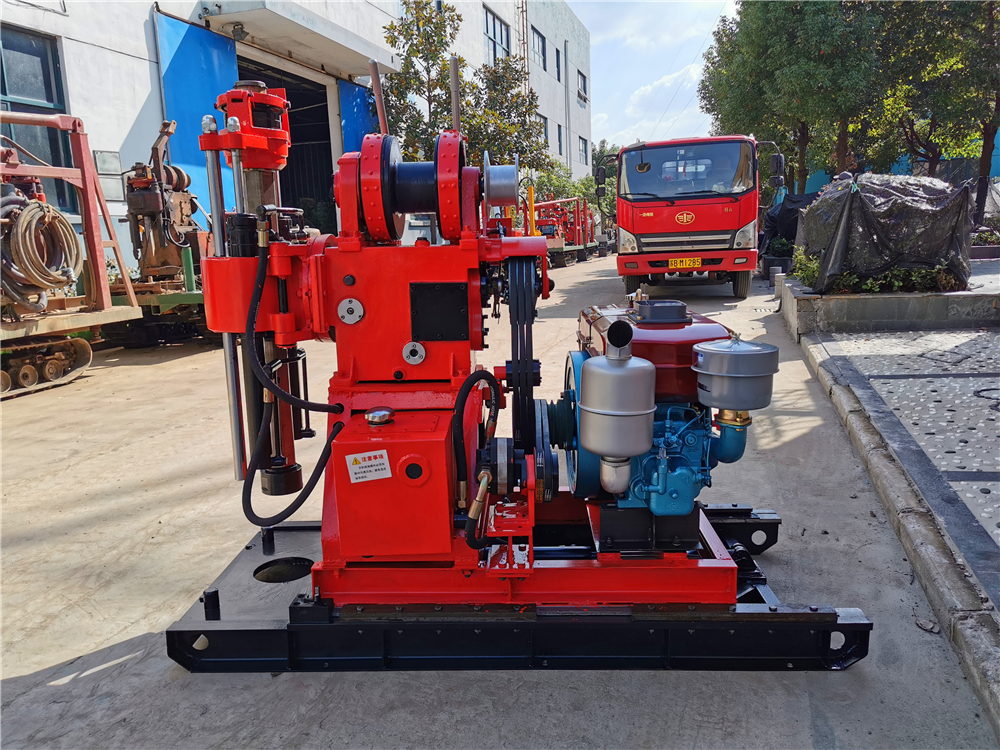

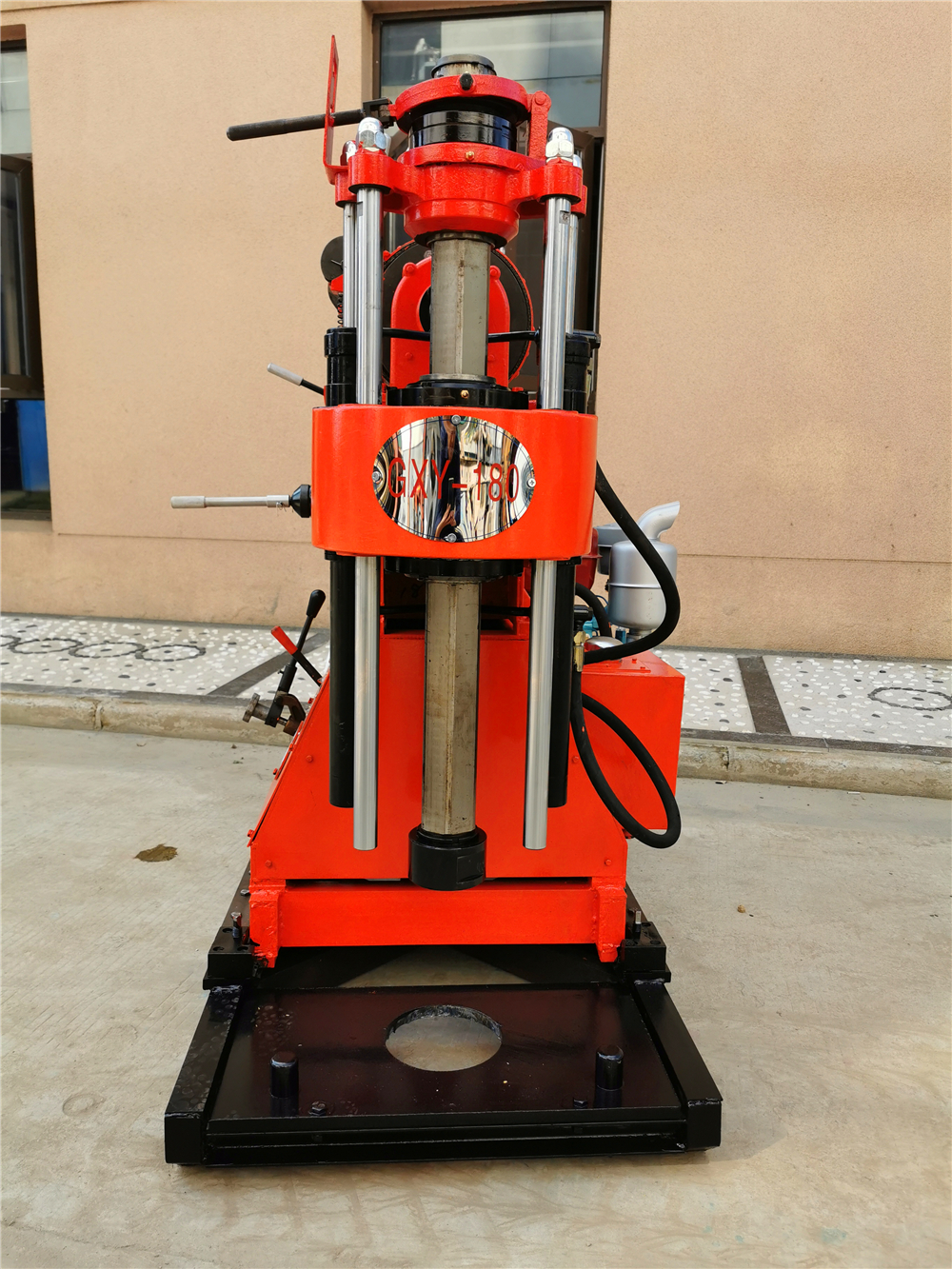

 GXY-180型移位钻机是在GXY-1型钻机的基础上调整了高速功能的立轴式轻便钻机，固定机架改为滑移机架，回转器改为大立轴。

本钻机适用于工程地质勘探，固体矿床的普查勘探，爆破孔及混凝土结构的检查孔等。 根据地层不同，可选用金刚石、复合片、硬质合金、麻花等钻头进行钻进，开孔直径为ø150毫米。当钻孔终孔直径为75毫米，钻孔的深度可达180米。

主要特点:
1、钻机输入功率大，输出扭矩大，钻进能力强。
2、钻机输出转速范围宽，既适用于工程地质勘察，又适用于金刚石岩芯钻探。
3、钻机配有高速功能，适合坚硬岩层的金刚石钻进。
4、具有油压给进机构，采用球卡式夹持机构，提高钻进效率，减轻工人劳动强度。
5、采用了动力头液控后移使机架让开孔口，方便更换钻杆、钻具，以延长动力头的寿命。
6、钻机配有主动钻杆，可实现不停车倒杆，效率高，安全可靠。
7、钻机采用东风－12型手扶拖拉机的成熟结构，双片常闭磨擦式离合器，开闭灵活，操作调整方便。
8、钻机变速箱采用汽车变速箱式结构，单手把变速，并具有互锁机构，操作方便。
9、钻机结构紧凑，体积小，重量轻，最大部件在100kg以内，便于解体及搬运，适用于丘陵或山区工作。
为了提供多种功能选择，用户还可以选择：                                                 GXY-180型钻机与GXY-1钻机大部分配件通用。

技术参数

1、钻机   钻进深度：180m,开孔直径：150mm,终孔直径：75mm  钻杆直径：42、50mm, 钻孔倾角:360°，

钻机外廓尺寸（长*宽*高）：1800*780*1500mm;钻机重量（不包括动力）：650kg

2. 回转器  立轴转速：正转：100、273、564、1090 r/min ， 反转：75 r/min，立轴行程：500 mm，

立轴最大给进压力：20KN,立轴最大起拔力：25KN,立轴最大扭距：1.2KN.m，立轴下端离地面最大距离：600 mm，主动钻杆夹持方式：球卡式，主动钻杆：Φ53*59*4.5米

3. 卷扬机    最大起重量(单绳)：15 KN     卷筒转速：31，83,172,332 r/min,

卷筒圆周线速度(二层)：0.30，0.82，1.69，3.26 m/s, 钢丝绳直径：9.3 mm,钢丝绳容量：35 m

4.让开孔口方式：动力头液控后移,行程：330mm

5.油泵   型号：CB-FC25L   额定压力：16 Mpa  流量：25 ml/r   额定转速:500-2500 r/min

6.柴油机     型号：ZS1115 额定功率：16.7KW    额定转速：2200 r/min

7.电动机      型号：Y160M-4    额定功率：11 KW    额定转速：1440 r/min

注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。

钻机底座及钻塔选配(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A型履带底盘及四角架钻塔；6、LP-4T-01-B型履带底盘及四角架钻塔；7、LP-4T-02-B型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）。备注：型号加-SG型为液压升高型履带底盘（自动上下卡车）。

泥浆泵选配：BW160A型（单缸）、BW200A型(双缸）。
