钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
1.前言
XY-1A-4型钻机是在XY-1A型钻机的基础上根据客户要求，增加泥浆泵改制而成的，是一种油压给进的高速带水泵轻便钻机。
1.1.钻机用途及适用范围
1.1.1.主要用于固体矿床的普查勘探及工程地质勘察等钻孔，各种混凝土结构的检查孔。
1.1.2. 可根据地层的不同选用金刚石、合金及钢粒等钻头进行钻进。
1.1.3.当终孔直径分别为75mm和46mm时，额定钻孔深度分别为100m和180m，最深不得超过各钻进深度的110%，额定开孔直径为110mm，最大开孔直径允许为200mm。
1.2.钻机特点
1.2.1.具有油压给进机构，提高钻进效率，减轻工人劳动强度。
1.2.2.钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，操作方便，安全可靠。
1.2.3.配有孔底压力计指示压力便于掌握孔内情况。
1.2.4.手柄集中操作方便。
1.2.5.钻机结构紧凑，体积小，重量轻，分解性强，便于搬迁，适合于平原或山区工作。
2.技术规格
2.1.基本参数
钻进深度：100、150、180m，钻杆直径：42、50mm ,终孔直径：91、75、46 mm,最大开孔直径：200mm
钻孔倾角：75°～90°，钻机外形尺寸(L×B×H)：1700×780×1274mm,钻机重量（动力机除外）:590kg
2.2.回转器
立轴转速（五档）：1010、790、470、295、140 r/min，立轴行程：450mm
立轴空载向上最大移动速度 : 3 m/min，立轴空载向下最大移动速度 : 4 m/min
立轴最大给进力 :15KN，立轴最大起重力:25KN，立轴最大输出转矩: 0.5KN.m
2.3.卷扬机
最大提长能力（单绳）:11KN，卷筒转速 :121、76、36r/min,卷筒圆线速度:1.05、0.66、0.31m/s，卷筒直径:140mm，钢丝绳直径: 9.3mm,钢丝绳容重 : 35m，抱闸直径: 252mm，闸带宽度:50mm
2.4水泵类型: 卧式单缸双作用
最大排量 : 95(77)L/min，最大许用压力 :1.2Mpa，工作压力:0.7Mpa，冲程次数:120(96) 次/min
缸套直径 : 80mm，活塞行程: 100mm
2.5.油泵 类型: 齿轮泵，型号: YBC—20/125，额定压力:16Mpa，流量 : 20ml/r，额定转速:1500r/min
2.6.动力机
柴油机型号:ZS1100(常柴)，功率:12.1KW，额定转速:2200r/min
电动机型号 :Y160M－4，额定功率 :11KW，额定转速:1460 r/min
注:本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。

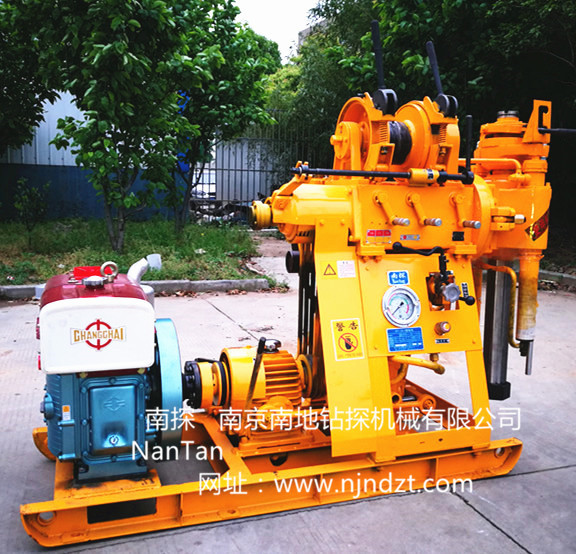

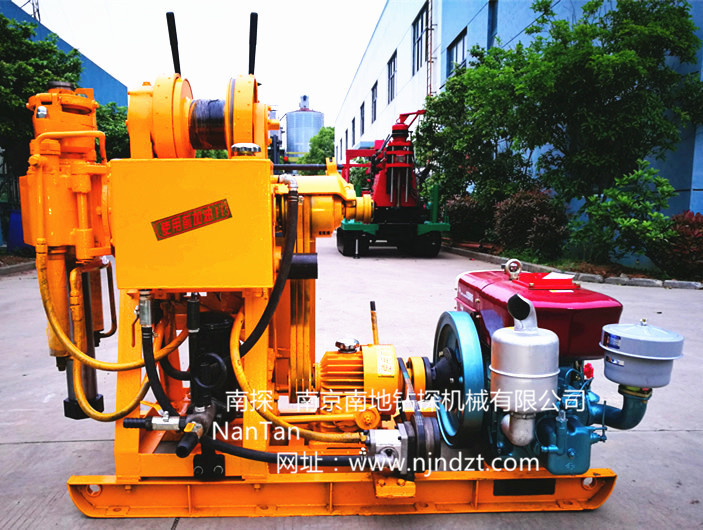

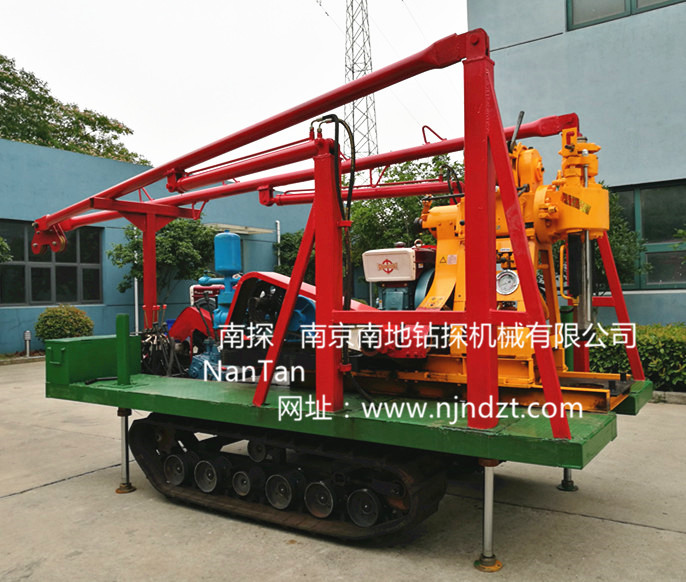

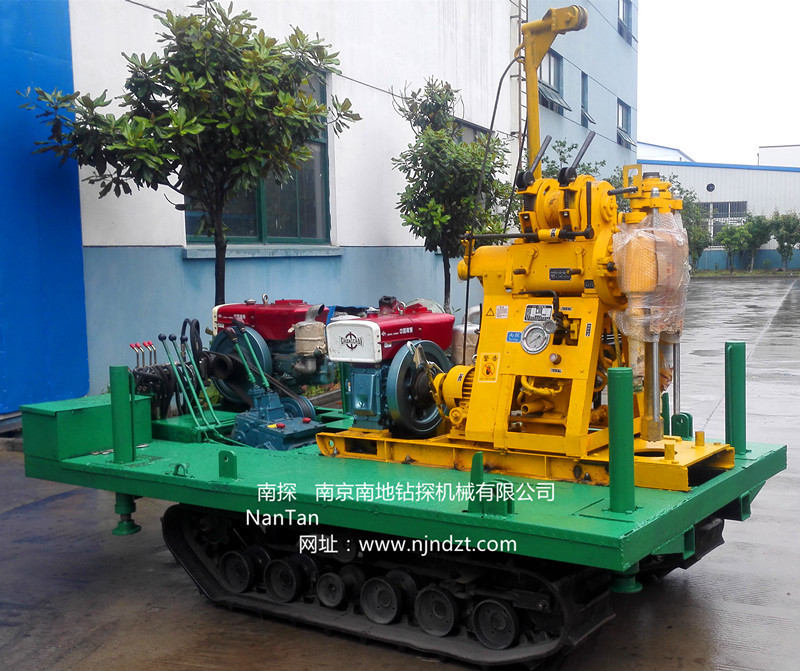

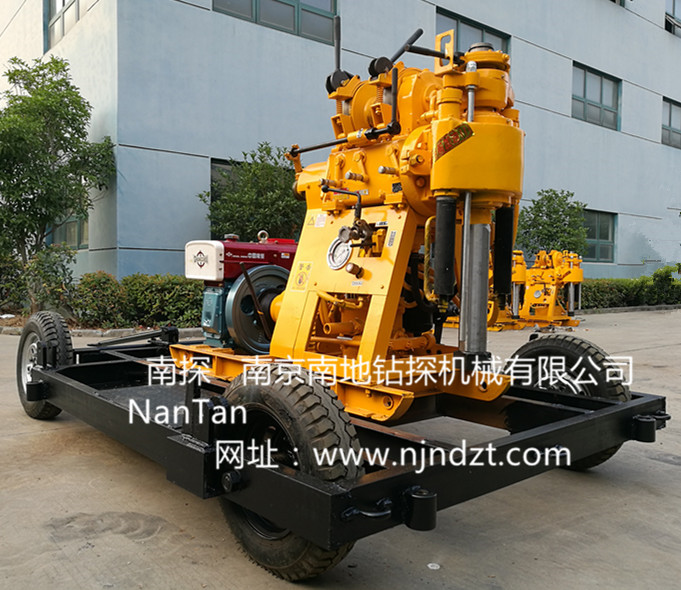

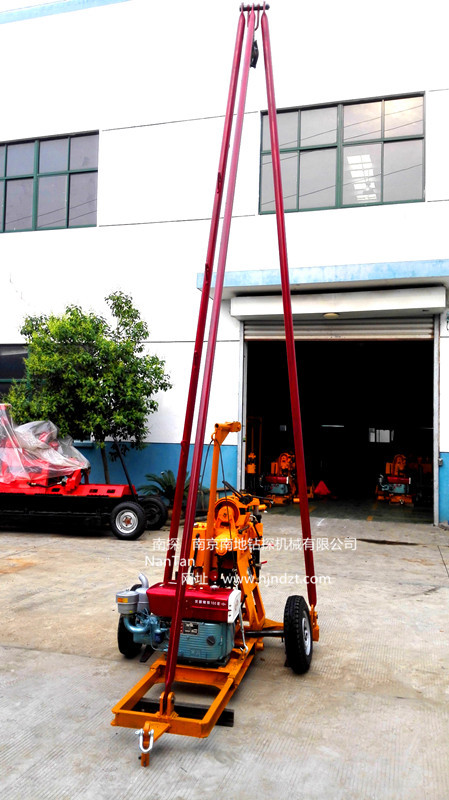

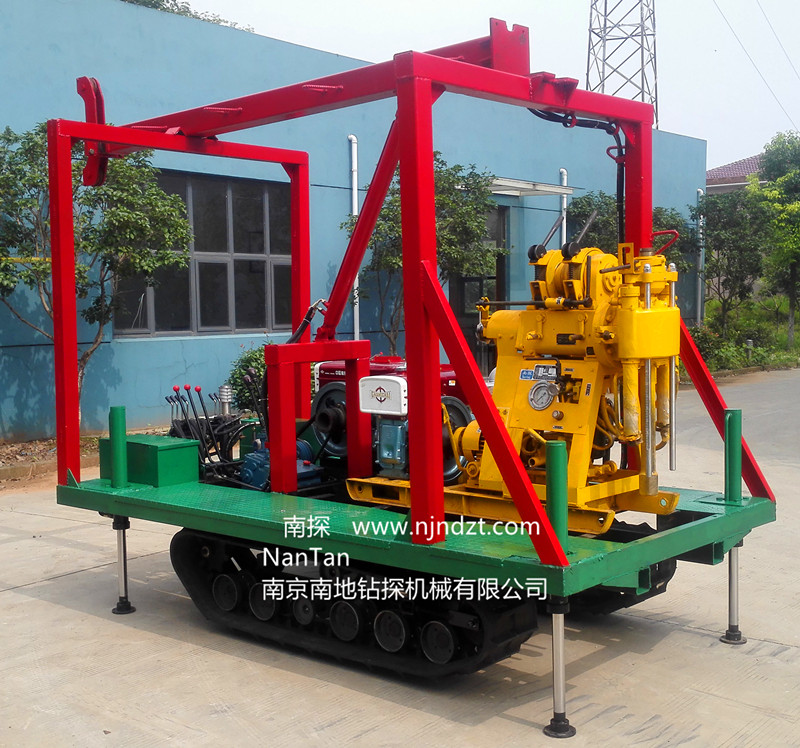

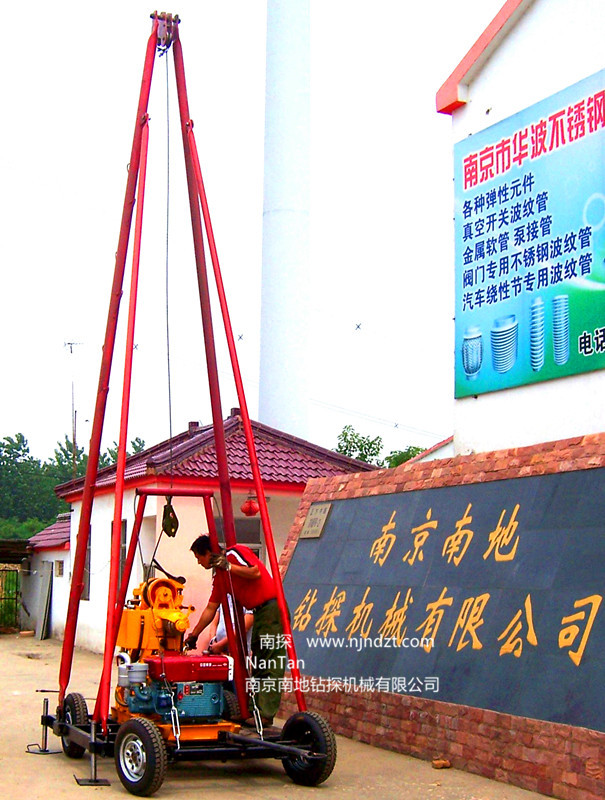

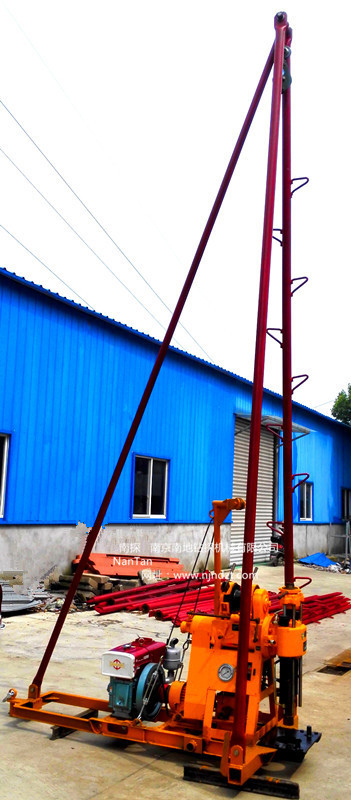

建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A型履带底盘及四角架钻塔；6、LP-4T-01-B型履带底盘及四角架钻塔；7、LP-4T-02-B型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）。备注：型号加-SG型为液压升高型履带底盘（上下卡车）。
