XY-1A型系列地质勘探钻机(100-180m高速）、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间：2023-03-20 17:22　浏览次数：610次

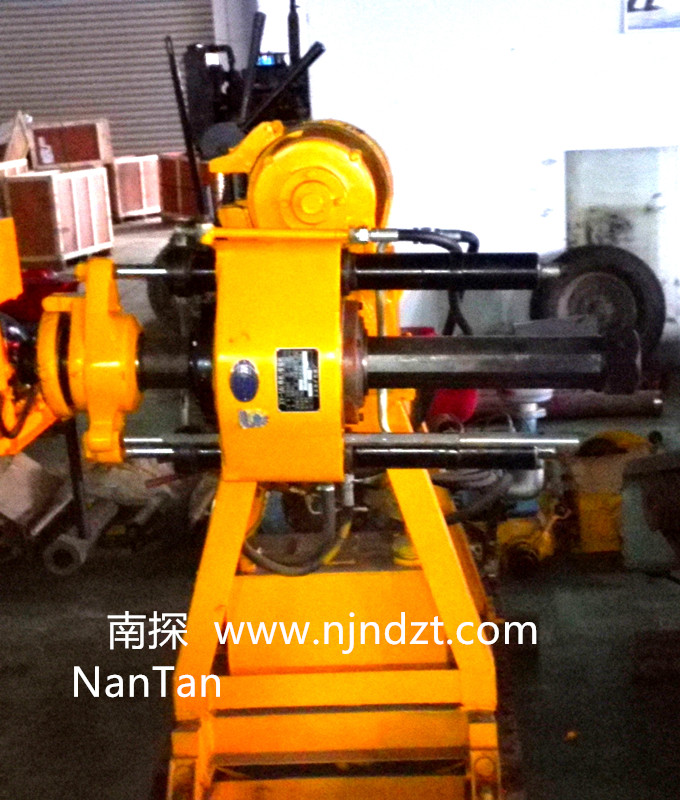

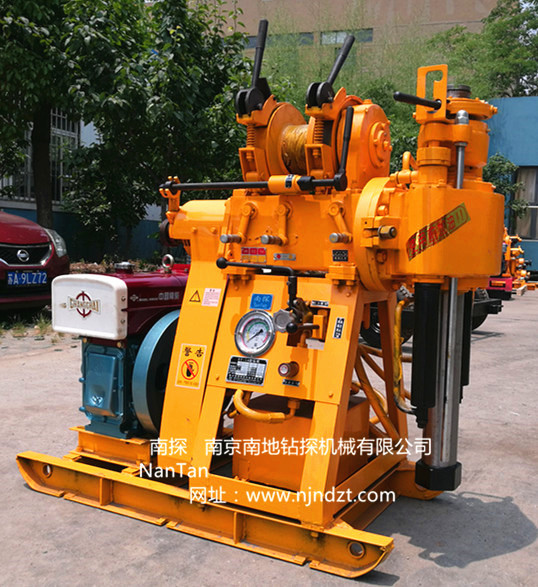

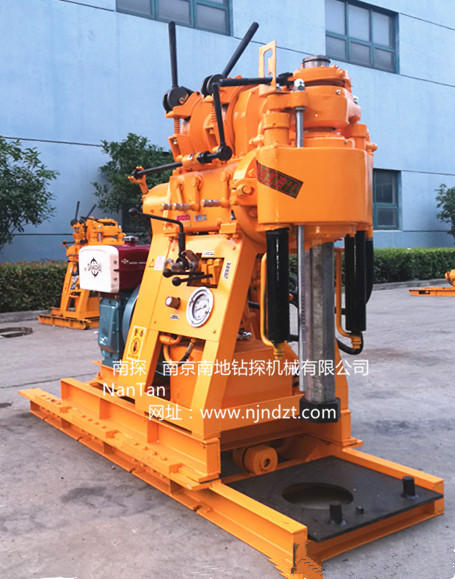

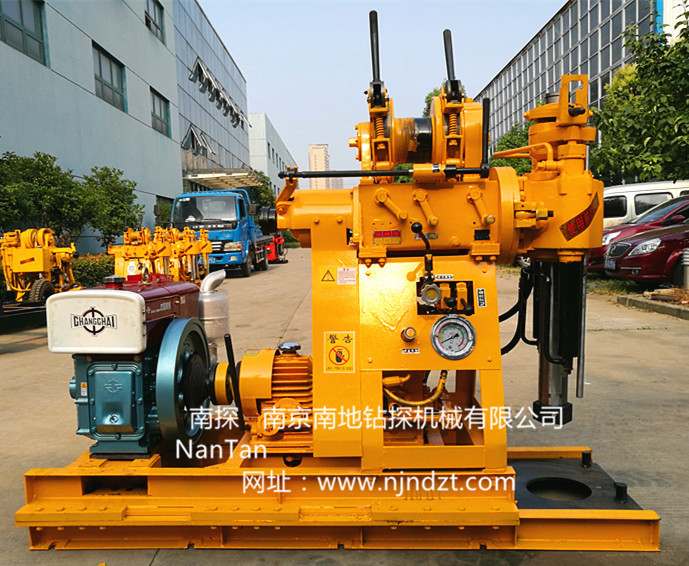

XY-1A型系列钻机是一种具有油压给进的高速轻便钻机。为使本机的适用性更广泛，
满足不同用户的需求，推出增加了移机功能的XY-1A（YJ），增加了水泵的XY-1A-4型，

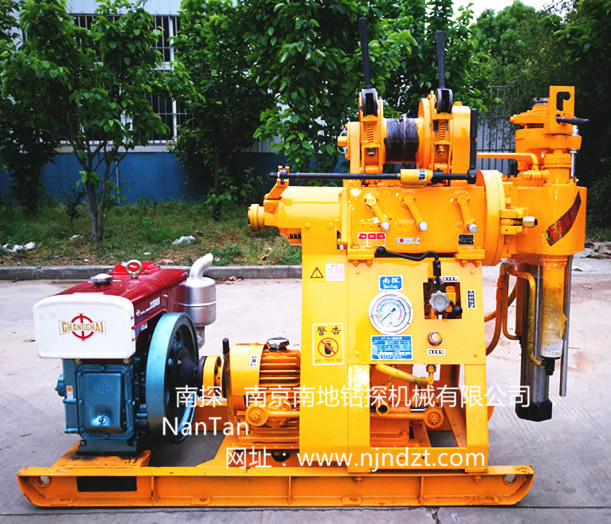

增加了移机和水泵的XY-1A-5型钻机。钻机、水泵及柴油机安装在同一底座上。

钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。

一、适用范围

1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、
物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
 2.转速范围宽并配有高速档，可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
3. 当终孔分别为91mm，75mm和46mm时，额定钻孔深度分别为100m ，150m和180m。
最大开孔直径允许为300mm。
 二、钻机特点：
1. 具有油压给进机构，提高了钻进效率，减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，安全可靠。
3. 配有孔底压力表指示压力，便于掌握孔内情况。
4. 手柄集中，操作方便。 5. 钻机结构紧凑，体积小，重量轻，便于解体及搬运，适合于平原和山区工作。

三、 技术参数

1.钻机
钻孔深度：100,150,180m     最大开孔直径：300 mm   终孔直径：91,75,46 mm

钻杆直径：42或50 mm   钻孔倾角：90-75°

钻机外廓尺寸（L×B×H): XY-1A：1433×697×1274mm  XY-1A-4：1700×780×1274 mm  XY-1A(YJ)：1620×970×1560 mm   XY-1A-5：1700×780×1274 mm

钻机重量(不包括动力机)：
XY-1A：420 Kg   XY-1A-4：620 Kg  XY-1A(YJ)：620 Kg  XY-1A-5：720kg

2.回转器  立轴转速(五档)：1010,790,470,295,140 r/min    立轴行程：450 mm

  立轴空载向上最大移动速度：3 m/s     立轴空载向下最大移动速度 ：4 m/s

   立轴最大给进力：15 KN     立轴最大起重力：25 KN

3.卷扬机    最大起重量(单绳)：11 KN     卷筒转速：121,76,36 r/min
卷筒圆周线速度(二层)：1.05, 0.66, 0.31 m/s 卷筒直径：140mm 钢丝绳直径：9.3 mm

  钢丝绳容量：35 m     抱闸直径：252 mm      闸带宽度：50 mm

4.油泵 型号：YBC-20/125 额定压力：16 Mpa  流量：20 ml/r  额定转速:1500 r/min

5.电动机     型号：Y160M-4    额定功率：11 KW    额定转速：1460 r/min

6.柴油机     型号：ZS1100  额定功率：12.1KW    额定转速：2200 r/min

特别说明：
1、钻机标配柴油机，也可以装配电动机，购买时请说明。

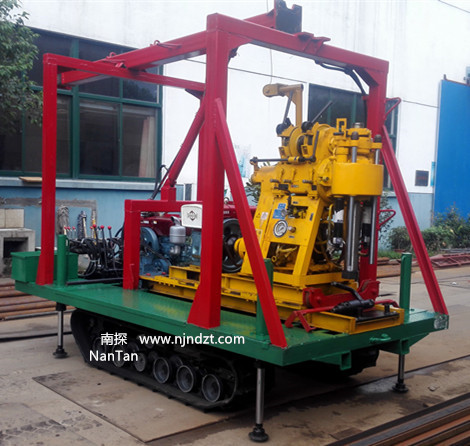

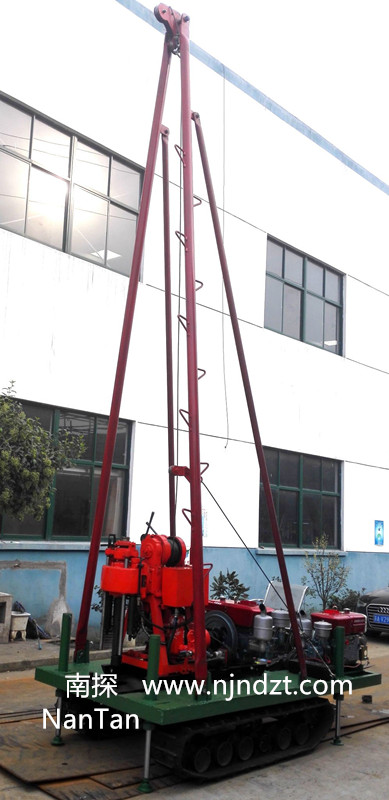

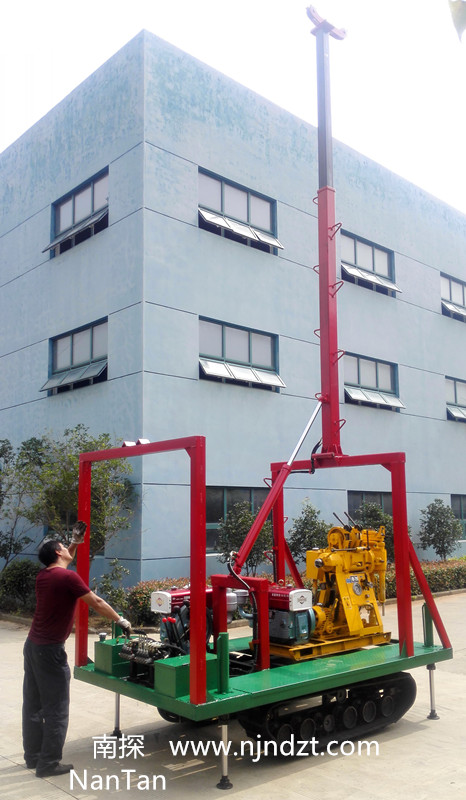

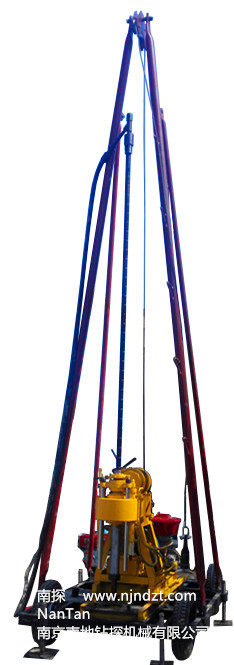

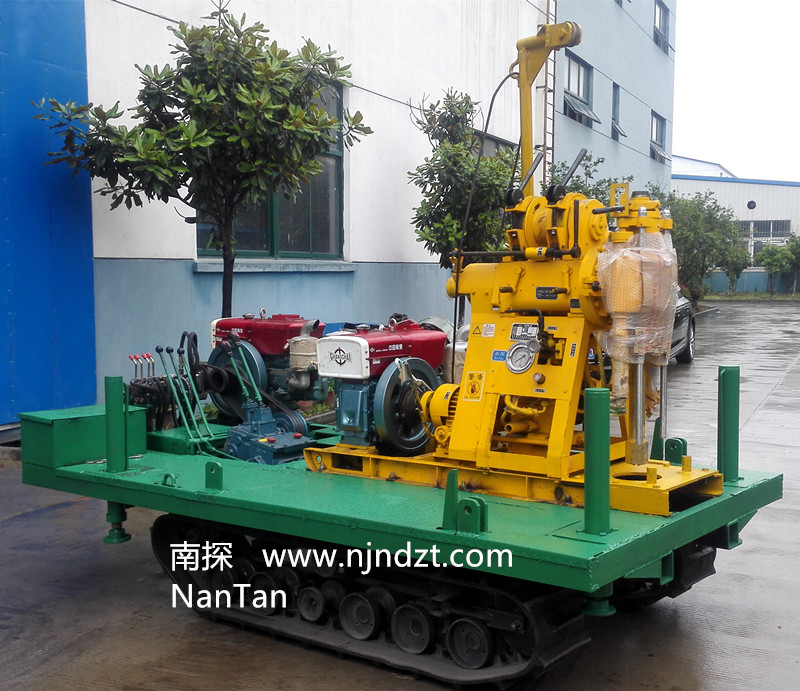

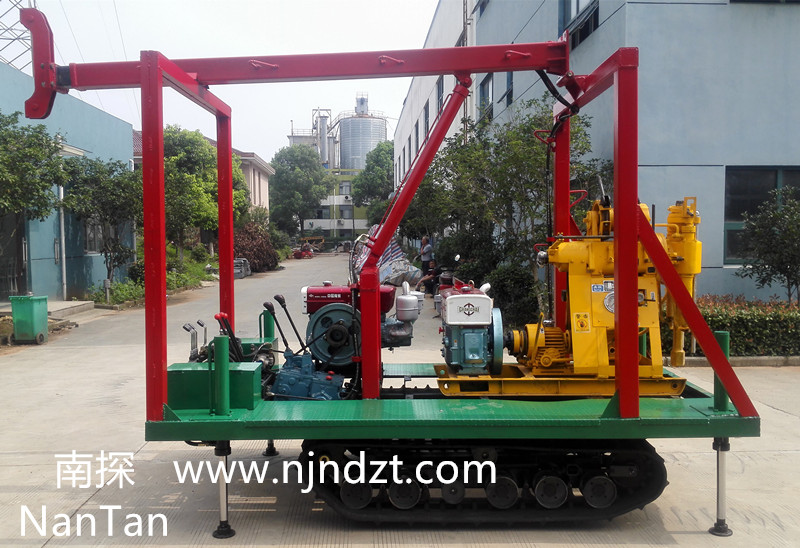

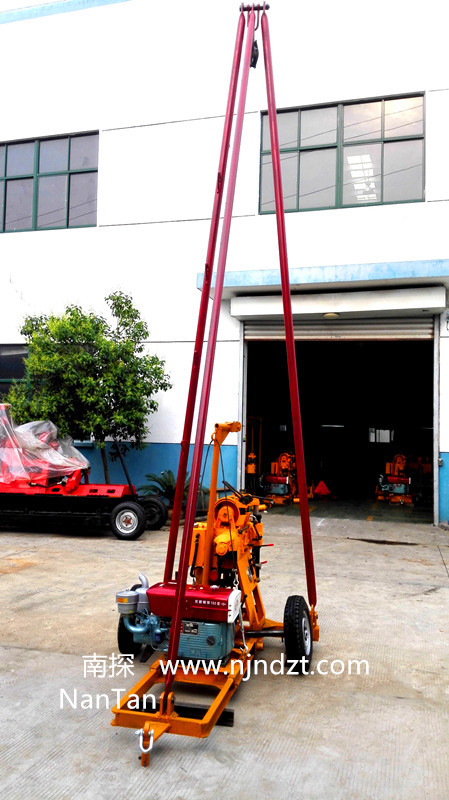

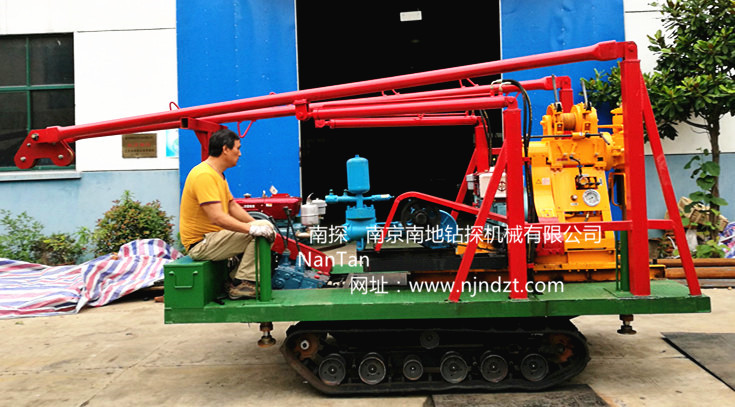

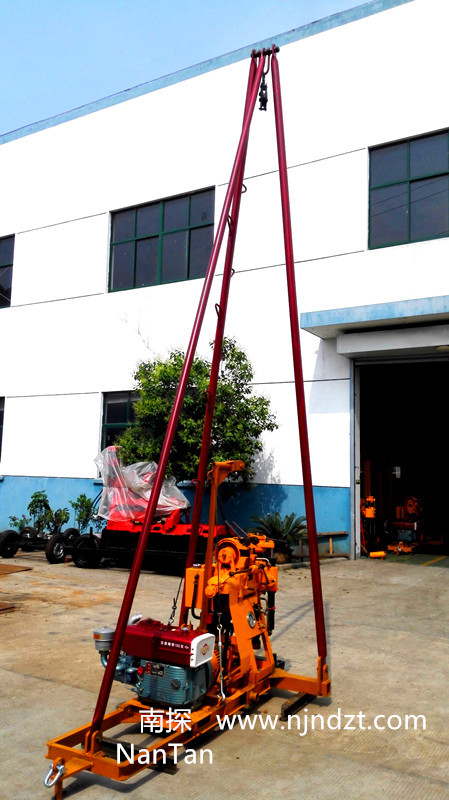

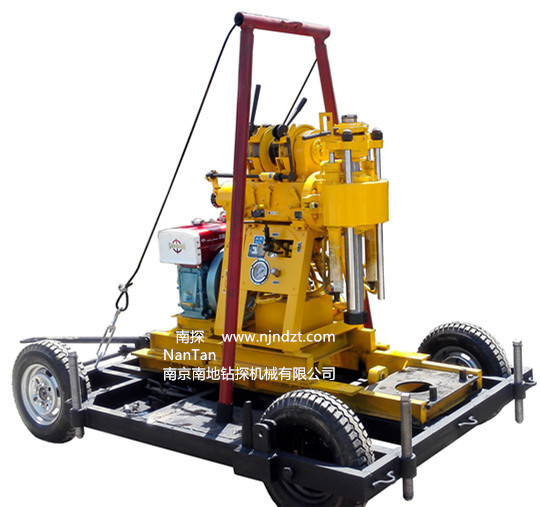

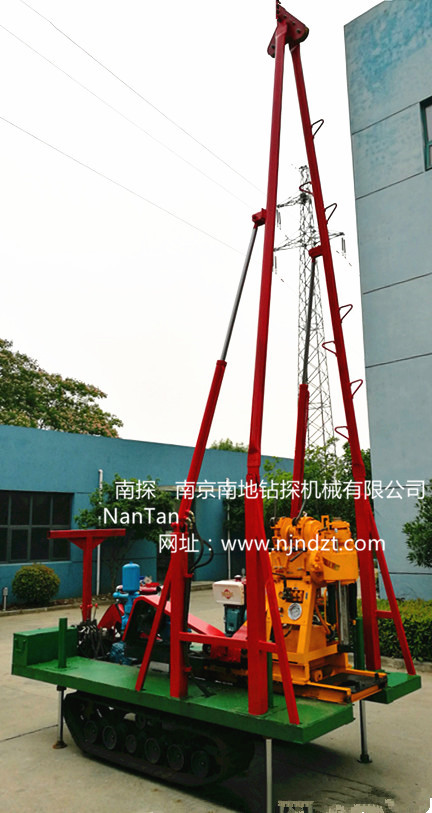

2、建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A型履带底盘及四角架钻塔；6、LP-4T-01-B型履带底盘及四角架钻塔；7、LP-4T-02-B型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）。备注：型号加-SG型为液压升高型履带底盘（上下卡车）。

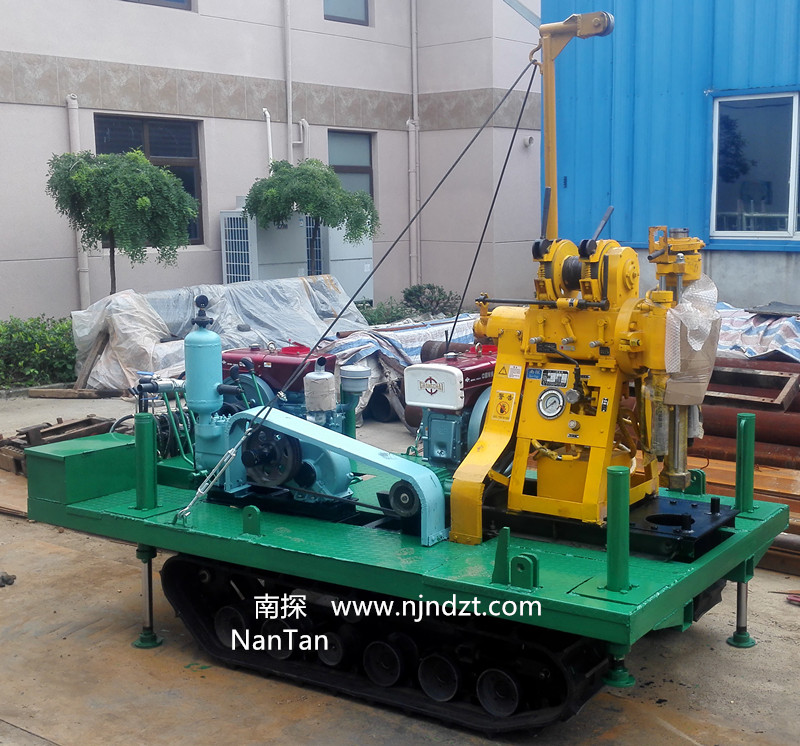

3、泥浆泵选配：BW160A、BW200双缸泥浆泵。
