XY-200型系列地质勘探岩芯高速钻机(200m)、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间:2023-03-20 17:22 浏览次数:1911

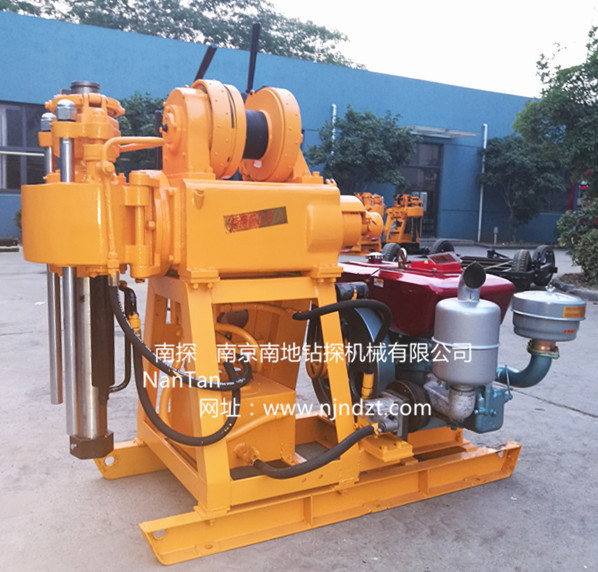

 XY-200型钻机集合了目前市场流行的XY-1、XY-1B、XY-1A等小型钻机的主要功能和特点设计而成的。即采用XY-1的油压自动给进,XY-1B的大模数齿轮传动系统,XY-1A的宽范围转速的较大扭矩轻型回转钻机。

钻机根据用途既可以取土样、岩芯样,也可以不取芯钻孔(钻孔灌浆、水井等),或者进行重型动力触探和标贯试验(SPT)、冲击提取不扰动土土壤取样原状土或者沙土取样是一种多用途液压轻便型钻机。

本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进、小型基桩孔。

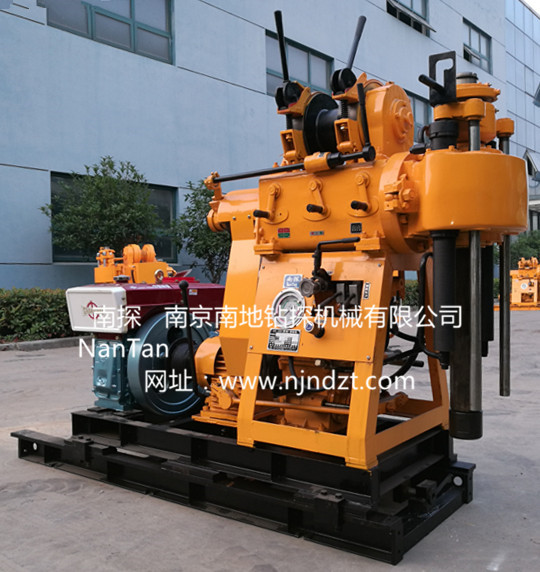

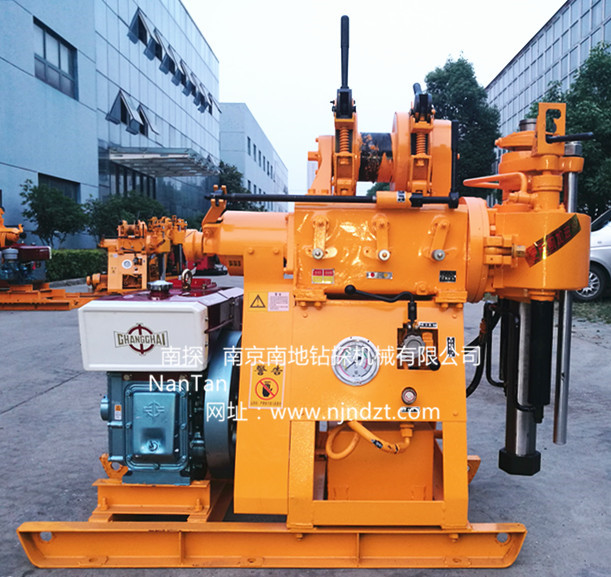

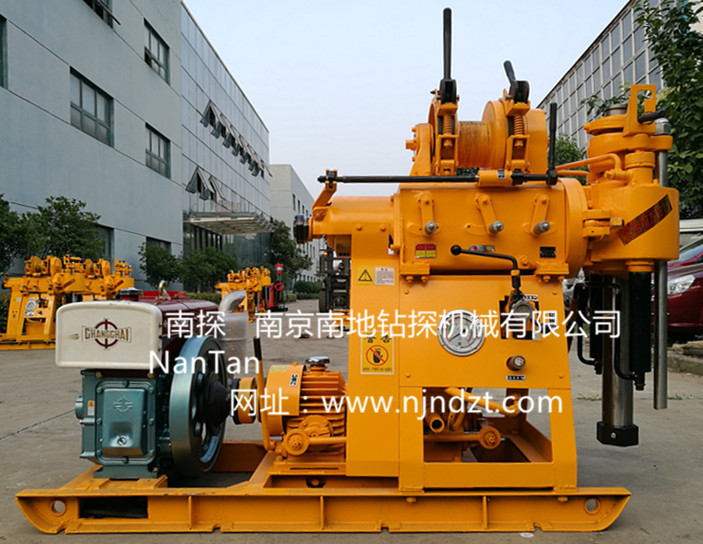

为使本机的适用性更广泛,满足不同用户的需求,推出移机XY-200(YJ)型钻机(带移机功能增加了水泵(不带移机) 的XY-200-1型和带移机带水泵功能的XY-200-2型钻机。钻机、柴油机(或电动机)安装在同一底座上。钻进深度可达200米。
用户可以根据自己所需钻机是否带机肚泥浆泵及是否需要移机功能机型选择。
钻机特点:
(1) 具有油压自动给进机构,提高钻进效率,减轻工人体力劳动强度。
(2) 采用球卡夹持机构代替卡盘,并配有夹持定位机构可实行不停机倒杆。
(3) 配有孔底压力计指示压力,便于掌握孔内情况。
(4) 手柄集中,操作方便。
(5) 结构紧凑,钻机及动力机都安装在同一个底座上,占用场地面积小。
(6) 重量轻,分解性强,便于搬迁,适合于平原或山区工作。
(7) 装有了安全防护罩,突出了设备人性化设计特点。
(8) 给进油缸下端与立轴箱连接处装有固定螺母,提高了钻机可靠性。
钻机额定钻孔深度200m,最深不得超过220m。额定开孔直径200mm.最大开孔直径允许300mm。钻深与钻径应根据地层情况而定。

钻机主要技术参数:

1、基本参数

钻孔深度:200150、100m;终孔直径:75、91、110mm;最大开孔直径:300 mm

钻杆直径:42,50 mm钻孔倾角:90-75°

XY-200型钻机外廓尺寸(L×B×H):1480*700*1460 mm钻机重量(不包括动力机): 550kg

XY-200(YJ)型钻机外廓尺寸(L×B×H):1660*780*1560 mm钻机重量(不包括动力机): 650kg

XY-200-1型钻机外廓尺寸(L×B×H):1700*780*1460 mm钻机重量(不包括动力机): 650kg

XY-200-2型钻机外廓尺寸(L×B×H):1800*970*1650 mm钻机重量(不包括动力机): 800kg

2、回转器

主动钻杆:六方带槽4651*4300mm,主机杆夹持方式:手动球卡式

立轴转速():1010,505,236,118 r/min立轴行程:450 mm

立轴空载向上最大移动速度:3 m/s 立轴空载向下最大移动速度 4 m/s

立轴最大给进力:15 KN立轴最大起重力:25 KN

3、卷扬机

最大起重量(单绳):17 KN卷筒转速:121,76,36 r/min

卷筒圆周线速度(二层):1.05,0.66,0.31 m/s卷筒直径:140 mm

钢丝绳直径:10 mm钢丝绳容量:35 m抱闸直径:252 mm闸带宽度:50 mm

4、油泵

型号:YBC-20/125额定压力:12.5 Mpa  流量:16 ml/r   额定转速;1500 r/min

5、动力装置

电动机型号:Y160L-4额定功率:15 KW额定转速:1460 r/min

柴油机型号:S1115,额定功率:16.2KW额定转速:2200 r/min

水泵技术参数(XY-200-1、XY-200-2型配置,XY-200、XY-200(YJ)型需另配BW160或200泥浆泵。)

  水泵类型: 卧式单缸双作用  最大排量 : 95(77)L/min,最大许用压力 :1.2Mpa,工作压力:0.7Mpa

  冲程次数:120(96) /min,缸套套直径 : 80mm,活塞行程: 100mm

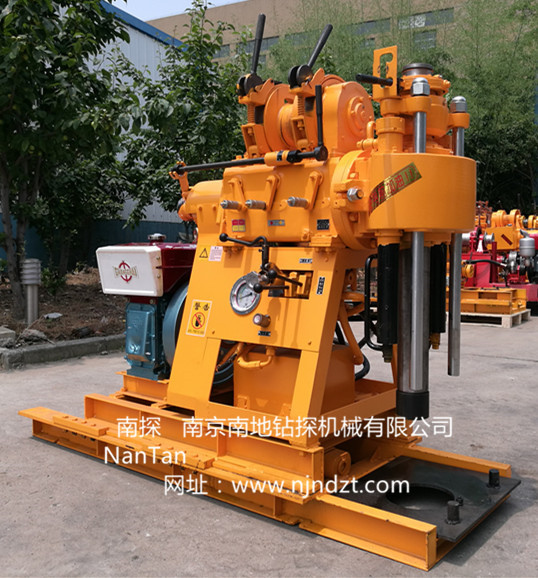

XY-200(YJ)、XY-200-2型配置移位装置

移动装置

移动油缸行程:450mm,钻机离开孔口距离:300mm



:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出.

建议选配钻机底座及钻塔(根据需求选择一项)1T-SJ-3型三角架钻塔;2T2-SJ-3型两轮拖挂三角架钻塔;3T-SJ-4型整体底座及四角架钻塔;4T4-SJ-4型四轮拖挂底座及四角架钻塔;5LP-4T-01-A型履带底盘及四角架钻塔;6LP-4T-01-B型履带底盘及四角架钻塔;7LP-4T-02-B型履带底盘及井字形液压起落钻塔;8LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔;9LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔;10LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔高度可调。备注:型号加-SG型为液压升高型履带底盘上下卡车

泥浆泵选配BW160A型(单缸)、BW200A(双缸)。
