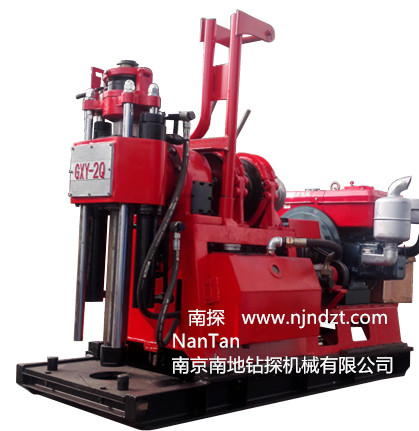

GXY-2Q型钻机（100-250米钻机）、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间：2023-03-20 17:22　浏览次数：602次

产品介绍（Introduction）:

GXY-2Q钻机适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作，浅层石油和天然气开采，矿山坑道通风、排水，以及大口径的基桩孔施工等，固体矿床的普查勘探，爆破孔用各种混凝土结构的检查孔等，根据地层的不同，可选用复合片、金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑，重量轻，体积小，可拆性好等优点，是适应新型市场需求不可多得的理想设备之一。

钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。

主要特点（Features）:
1、选择了较合理的转速范围，转速级数有八级，集中变速，相互自锁，低速扭矩大，使用范围广，既适用于工程地质勘察，又适用于金刚石岩芯钻探。
2、钻机输入功率大，低转速输出扭矩更大，钻进能力强,能适用于钻机取样、打井及桩基等大口径施工。
3、钻机具有两档反转速度，便于安全地处理故障。
4、回转器卡盘采用手动球卡式卡盘，夹紧可靠，不伤主动钻杆，可实行不停机倒杆。
5、油压给进，操作简便，钻进效率高，劳动强度低。
6、配有足够仪表，有利于掌握孔内情况，操纵手柄较少，布局较合理。操纵灵活可靠。
7、采用了双片常闭磨擦式离合器，开闭灵活，操作使用与调整方便。
8、立轴通孔大，配套主动钻杆为53*Φ59mm，可实现不停车倒杆，效率高，安全可靠。
9、装有前后移动油缸，回转器向后移动465mm,对起下钻具带来了很大方便。
10、结构紧凑，体积小，重量轻，拆卸方便，便于解体及搬运，能适用于丘陵或山区的钻探工作。
主要技术参数（Technical Specifications）:
基本参数
钻进深度：250m；钻杆直径：Φ42mm，Φ50mm，Φ,60mm；钻孔直倾角：0～360°
钻机外形尺寸：1860×780×1480mm；钻机重量(不包括动力)：800kg

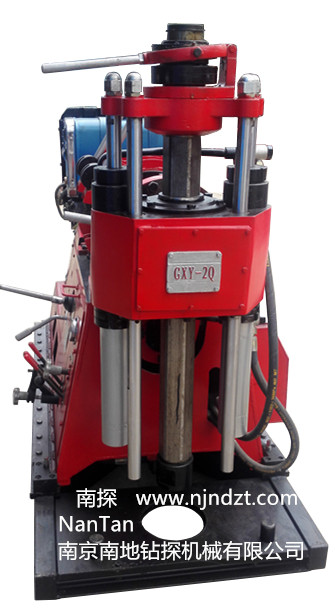

回转器
主动钻杆：六方带槽53*Φ59*4500mm,主机杆夹持方式：手动球卡式
立轴转速配Y160L-15-4电动机，功率15kw，转速1460r/min
正转低速：43；74；117；162r/min；正转高速：203；352；556；768r/min
反转速度：33；159r/min
立轴转速配2100柴油机，功率17.6kw，转速1800r/min
正转低速：53；92；145；200r/min；正转高速：250；435；668；947r/min
反转速度：41；196r/min
立轴行程：500mm;立轴最大扭矩：2500N·m;立轴最大起拔力：49KN；立轴最大加压力36KN
卷扬机
最大起重能力(低速单绳)：25kN;卷筒转速：34；59；94；129r/min
钢丝绳提升速度(单绳单层)：0.38；0.66；1.05；1.44m/s
钢丝绳规格：Φ12.5mm，卷筒容绳量：30m
移动装置
移动油缸行程：465mm，钻机离开孔口距离：330mm
动力配置

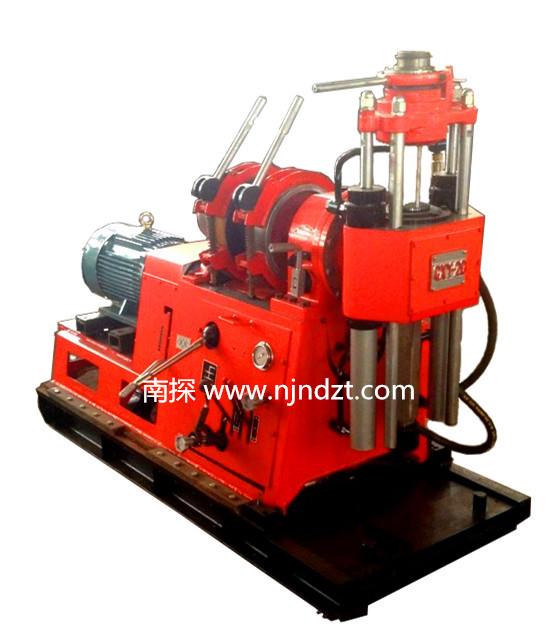

Y160L-15-4电动机
功率15Kw,转速1460r/min

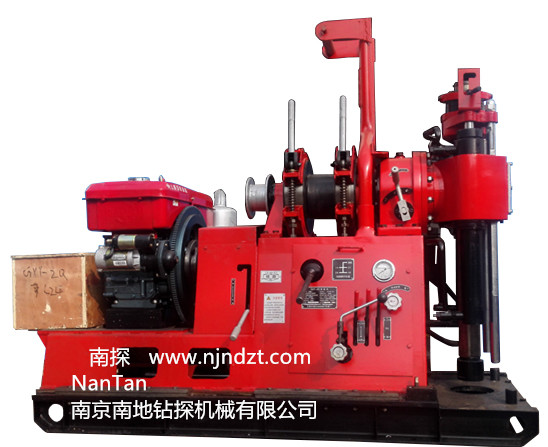

2100柴油机
功率17.6KW,转速1800r/min

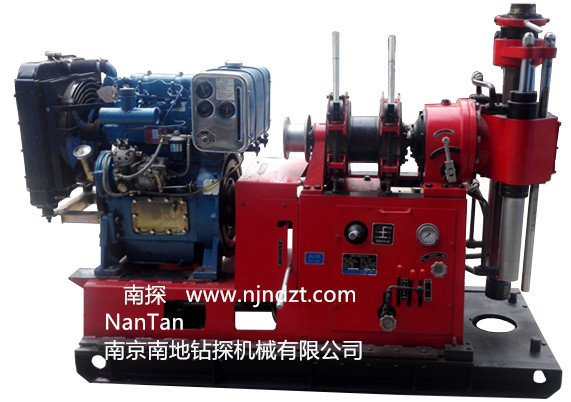

1115柴油机
功率16.2KW,转速2200r/min
油泵规格
CB-FC16-FL型，转速：500-2500r/min,排量：16ml/r

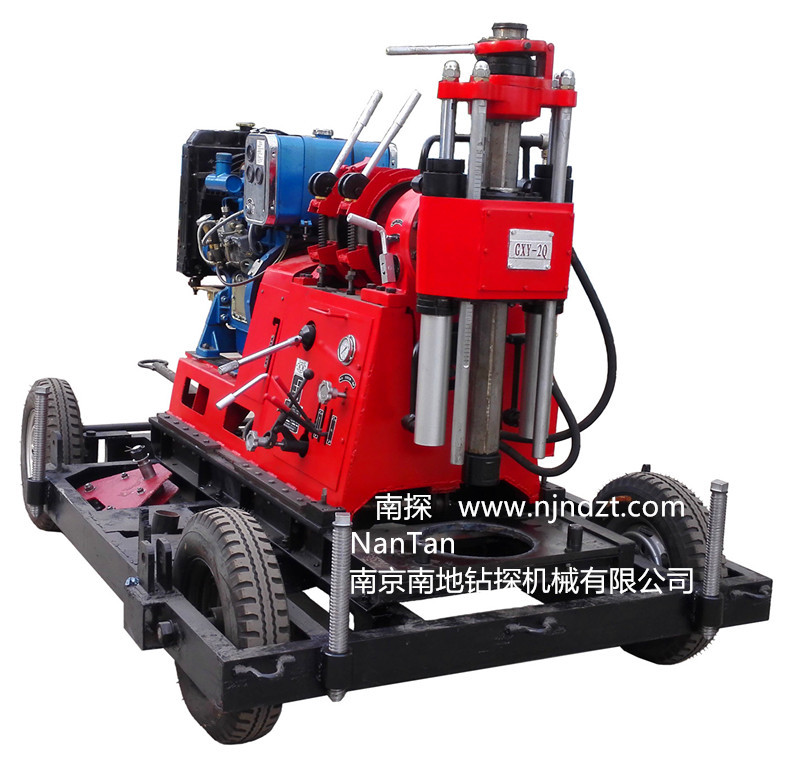

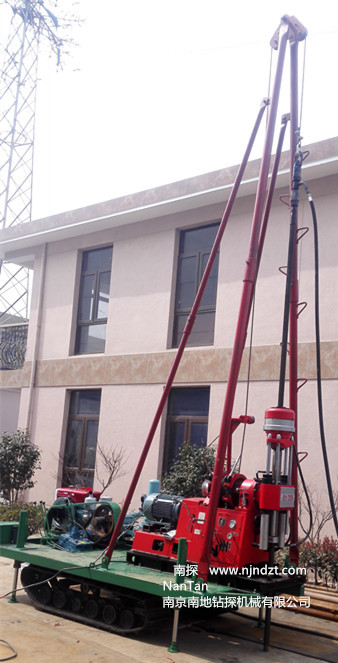

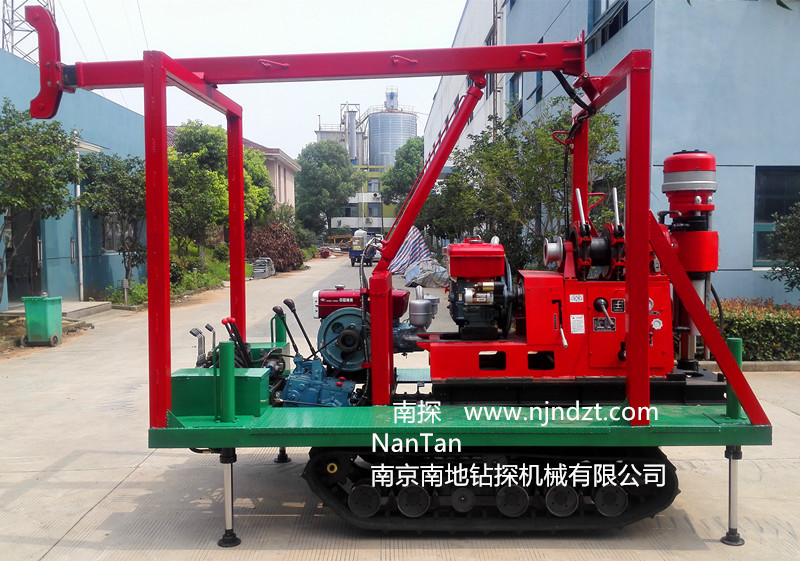

钻机底座及钻塔：可以选用我公司生产的四轮拖挂式底座及人字形钻塔、履带底盘及人字形钻塔、履带底盘及液压起落钻塔或者根据客户要求特制加工订做。

泥浆泵选配：BW160A型（单缸）、BW200A型(双缸）。
