当前位置：GYQ-200/200A型大通孔岩芯钻机(1-250米）
发布时间：2023-03-20 17:22 浏览次数：1673次
产品介绍（Introduction）:
GYQ-200和GYQ-200A型两种钻机都适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作，浅层石油和天然气开采，矿山坑道通风、排水，以及大口径的基桩孔施工等，固体矿床的普查勘探，爆破孔用各种混凝土结构的检查孔等，根据地层的不同，可选用复合片、金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑，重量轻，体积小，可拆性好等优点，是适应新型市场需求不可多得的理想设备之一。
主要特点（Features）:
1、选择了较合理的转速范围，转速级数有八级，集中变速，相互自锁，低速扭矩大，使用范围广，既适用于工程地质勘察，又适用于金刚石岩芯钻探。
2、钻机输入功率大，输出扭矩大，钻进能力强,能适用于钻机取样及桩基施工。
3、钻机具有两档反转速度，便于安全地处理故障。
4、回转器卡盘采用手动球卡式卡盘和自动定心液压卡盘两种形式供用户选择。
1、选择了较合理的转速范围，转速级数有八级，集中变速，相互自锁，低速扭矩大，使用范围广，既适用于工程地质勘察，又适用于金刚石岩芯钻探。
2、钻机输入功率大，输出扭矩大，钻进能力强,能适用于钻机取样及桩基施工。
3、钻机具有两档反转速度，便于安全地处理故障。
4、回转器卡盘采用手动球卡式卡盘和自动定心液压卡盘两种形式供用户选择。
GYQ-200型为手动球卡式，夹紧可靠，不伤主动钻杆，可实行不停机倒杆。GYQ-200A型为液压卡盘式，可以夹六方主动钻杆或园钻杆。
5、油压给进，操作简便，钻进效率高，劳动强度低。
6、配有足够仪表，有利于掌握孔内情况，操纵手柄较少，布局较合理。操纵灵活可靠。
7、采用了双片常闭磨擦式离合器，开闭灵活，操作使用与调整方便。
8、立轴通孔大，配套主动钻杆为53*Φ59mm，可实现不停车倒杆，效率高，安全可靠。
9、装有前后移动油缸，回转器向后移动465mm,对起下钻具带来了很大方便。
6、配有足够仪表，有利于掌握孔内情况，操纵手柄较少，布局较合理。操纵灵活可靠。
7、采用了双片常闭磨擦式离合器，开闭灵活，操作使用与调整方便。
8、立轴通孔大，配套主动钻杆为53*Φ59mm，可实现不停车倒杆，效率高，安全可靠。
9、装有前后移动油缸，回转器向后移动465mm,对起下钻具带来了很大方便。
10、结构紧凑，体积小，重量轻，拆卸方便，便于解体及搬运，能适用于丘陵或山区的钻探工作。
主要技术参数（Technical Specifications）:
|
基本参数
|
钻进深度：250m；钻杆直径：Φ42mm，Φ50mm，Φ,60mm；钻孔直倾角：0～360°
钻机外形尺寸：GYQ-200：1860×780×1460mm；GYQ-200A:1860*780*1480mm
钻机重量(不包括动力)：GYQ-200:800kg;GYQ-200A:900kg
|
|
|
回转器
|
主动钻杆：六方带槽53*Φ59*4500mm,主机杆夹持方式：手动球卡式、液压卡盘式
立轴转速配Y160L-15-4电动机，功率15kw，转速1460r/min
正转低速：55；96；152；210r/min；正转高速：262；455；718；990r/min
反转速度：43；205r/min
立轴转速配2100柴油机，功率17.6kw，转速1800r/min
正转低速：68；118；187；259r/min；正转高速：323；561；885；1220r/min
反转速度：53；253r/min
立轴行程：500mm;立轴最大扭矩：2500N·m;立轴最大起拔力：49KN；立轴最大加压力36KN
|
|
|
卷扬机
|
最大起重能力(低速单绳)：25kN;卷筒转速：34；59；94；129r/min
钢丝绳提升速度(单绳单层)：0.38；0.66；1.05；1.44m/s
钢丝绳规格：Φ12.5mm，卷筒容绳量：30m
|
|
|
移动装置
|
移动油缸行程：465mm，钻机离开孔口距离：330mm
|
|
|
动力配置
|
Y160L-15-4电动机
|
功率15Kw,转速1460r/min
|
|
2100柴油机
|
功率17.6KW,转速1800r/min
|
|
|
1115柴油机
|
功率16.2KW,转速2200r/min
|
|
|
油泵规格
|
CB-FC16-FL型，转速：500-2500r/min,排量：16ml/r
|
|

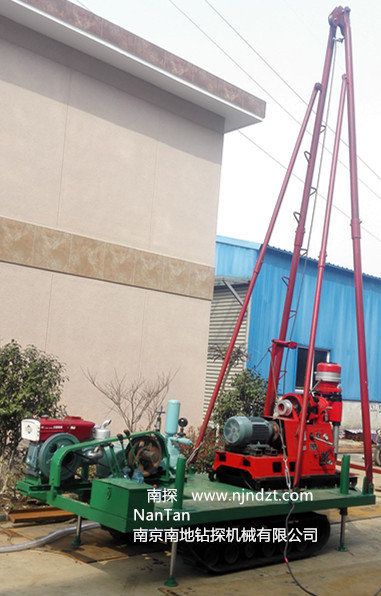

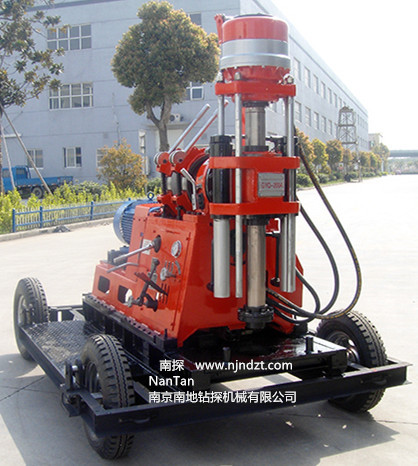

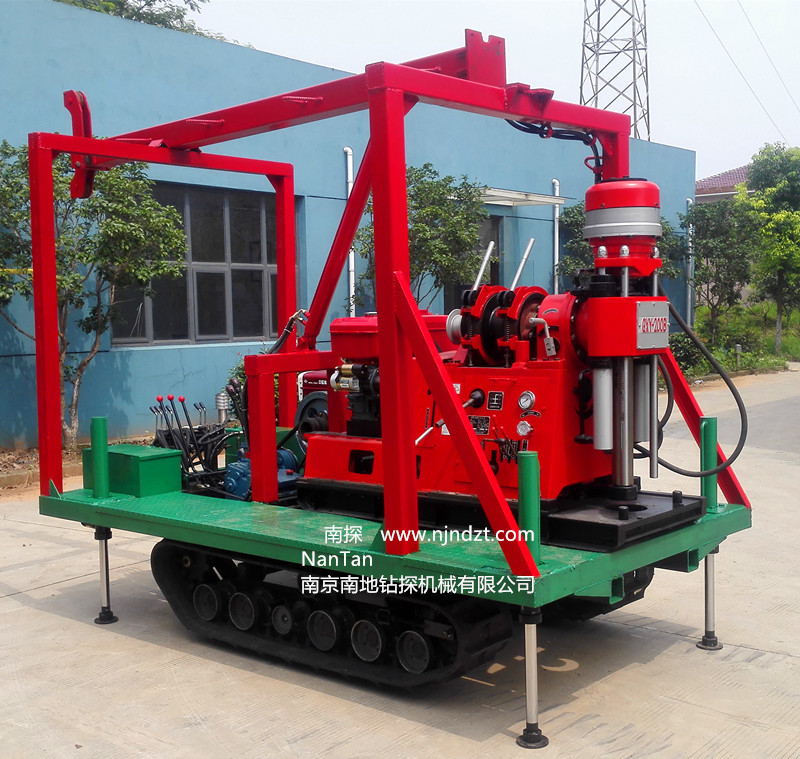

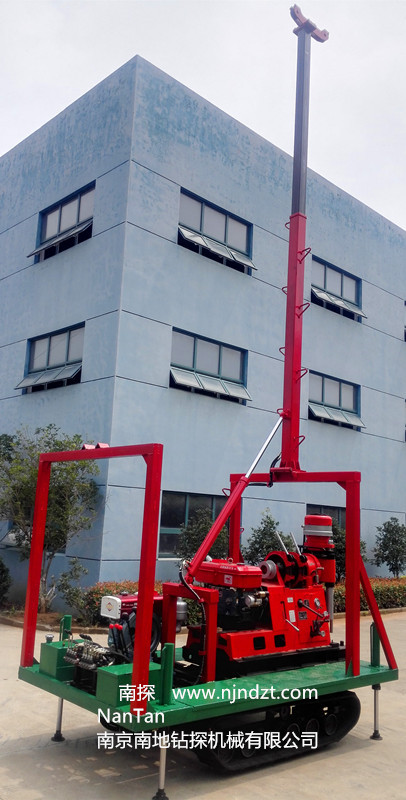

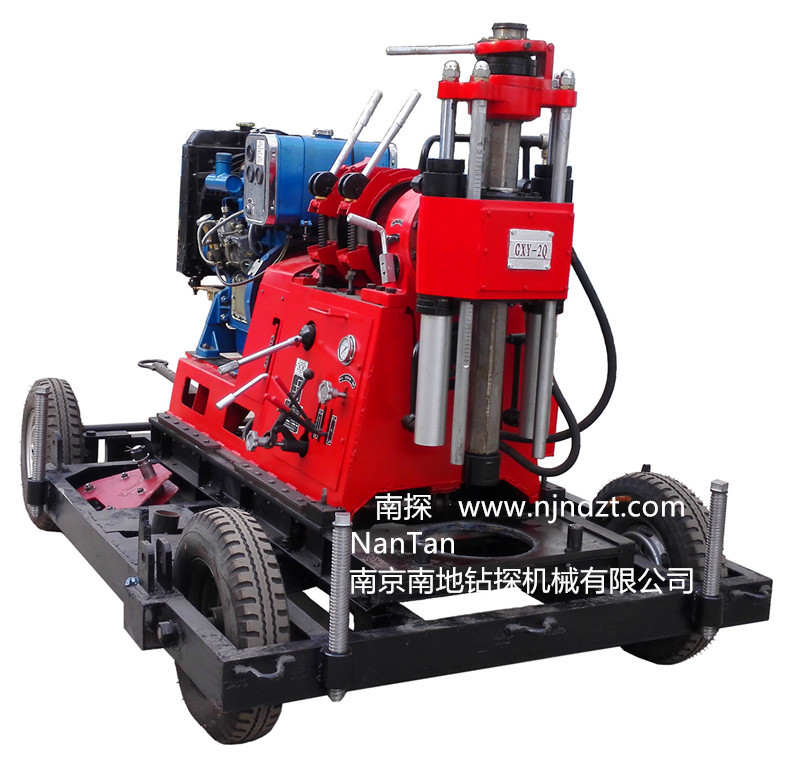

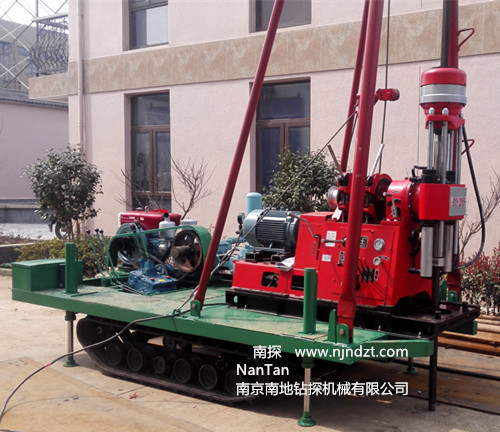

钻机底座及钻塔：可以选用我公司生产的四轮拖挂式底座及人字形钻塔、履带底盘及人字形钻塔、履带底盘及液压起落钻塔或者根据客户要求特制加工订做。
