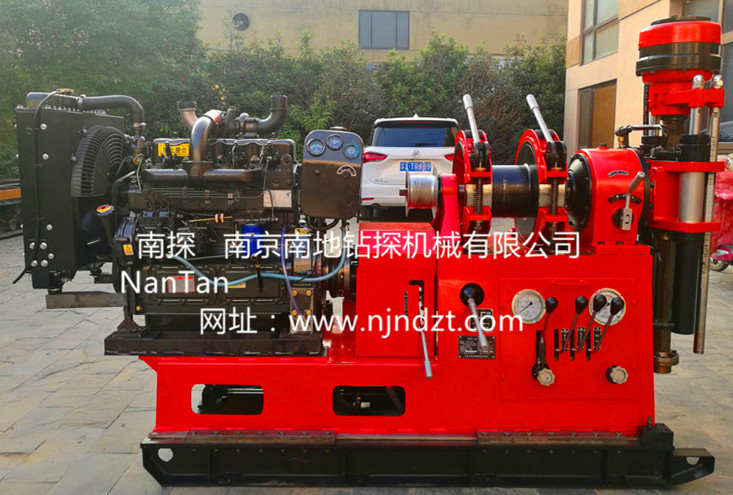

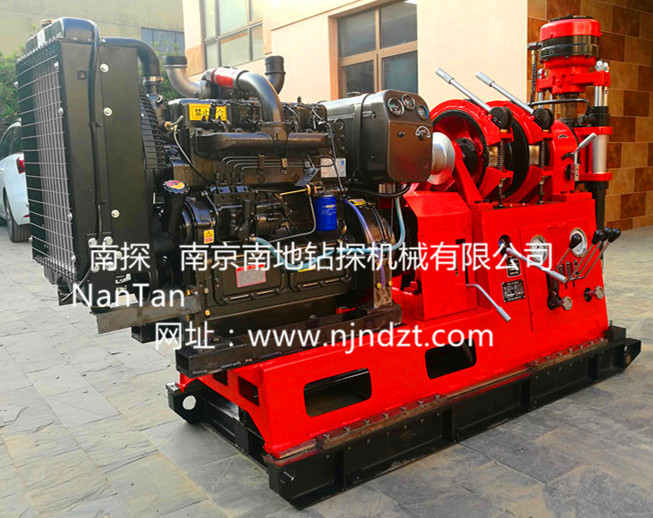

当前位置：GXY-2C型岩芯钻机(200-300m)
GXY-2C型钻机是一种机械传动液压给进的立轴回转式、轻便多用途工程勘察施工钻机，，它适用于工业和民用建筑、公路、铁路、桥梁、水电、地热、港口等部门的地质勘探，固体矿床的普查勘探、水井、堤坝注浆和坑道通风排水等施工，以及小口径的基桩孔施工。根据钻进地层的不同，可选用金刚石、硬质合金、钢砂、螺旋等类型的钻头进行钻进。
本钻机具有以下特点：
1、 选择了较合理的转速范围，转速等级有八级，集中变速，相互自锁，低速扭矩大，使用范围广。
2、 钻机具有两档反转速度，便于安全地处理故障。
3、 采用了自动定心液压卡盘，夹紧和松开钻杆方便。并具有油压给进机构，加压和起重能力强。
4、 配有足够仪表，有利于掌握孔内情况，操纵手柄较少，布局较合理，操纵灵活可靠。
5、 采用了 双片常闭摩擦离合器，开闭灵活，调整与使用方便。
6、 钻机重量轻，结构紧凑，拆卸方便，能适用于丘陵或山区的钻探工作。
钻机的技术参数：
|
基本参数 |
钻进深度 |
200～300 |
|
|
钻杆直径 |
Φ42mm，Φ50mm |
||
|
钻孔直倾角 |
0～360° |
||
|
钻机外形尺寸（长*宽*高） |
2120×830×1560mm |
||
|
钻机重量(不包括动力) |
900kg |
||
|
回转器 |
动力机转速（r/min） |
功率18.5kw电动机，转速1470r/min |
4100柴油机，功率30kw，转速2200r/min |
|
正转低速（r/min） |
56；97；153；211 |
68；118；187；259 |
|
|
正转高速（r/min） |
264；458；722；996 |
323；561；885；1220 |
|
|
反转速度（r/min） |
44；206r/min |
53；253 |
|
|
立轴行程 |
500mm |
||
|
立轴最大扭矩 |
2200N·m |
||
|
立轴最大起拔力 |
60kN |
||
|
立轴最大加压力 |
35kN |
||
|
立轴通孔直径 |
Φ46mm |
||
|
卷扬机 |
最大起重能力(低速单绳) |
25kN |
|
|
卷筒转速 |
37；65；103；14lr/min |
||
|
钢丝绳提升速度(单绳单层) |
0.41；0.73；1.15；1.58m/s |
||
|
钢丝绳规格 |
Φ12.5mm |
||
|
卷筒容绳量 |
30m |
||
|
移动装置 |
移动油缸行程 |
465mm |
|
|
钻机离开孔口距离 |
330mm |
||
|
油泵 |
规格 |
CB32/80 |
|
|
转速 |
1500r/min |
||
|
排量 |
32L/min |
||
|
压力 |
12Mpa |
||
|
动力配置 |
Y180M-4电动机，功率18.5kW |
转速1470r/min 转速1470r/min |
|
|
4100柴油机，功率30kW |
转速2200r/min 转速2200r/min |
||
GXY-2C型钻机（改进型）立轴通孔大，达到Φ63mm,主动钻杆加大为Φ59mm，扩大了钻机的使用范围。
注:本钻机动力配备柴油机或电动机,需由用户订货时提出。
