产品介绍（Introduction）:

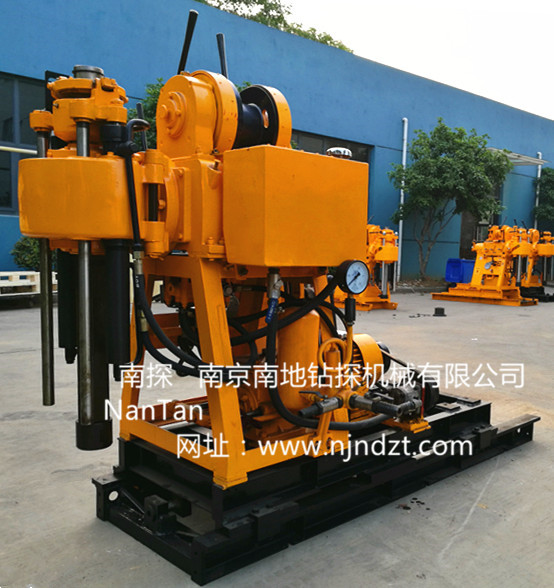

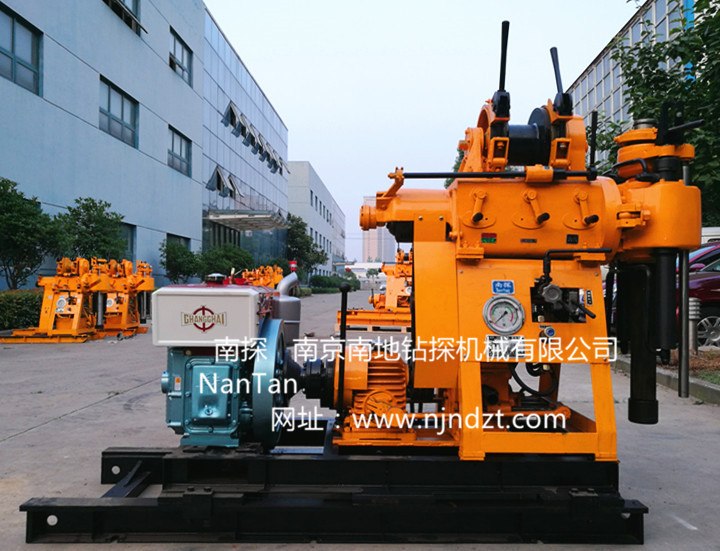

XY-200A-2型钻机是在XY-200型钻机的基础上根据客户要求，加大立轴通孔直径和主动钻杆直径，增加了移位功能及加装了水泵形成一体机。是一种具有油压给进的大转矩轻便高速钻机。
钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
▶为使本机的适用性更广泛，满足不同用户的需求，推出标准型XY-200型钻机（不带水泵和移机功能）、移机型XY-200A（YJ）型钻机（带移机功能）和带水泵功能的XY-200A-1型钻机。钻机、柴油机(或电动机）安装在同一底座上。钻进深度可达200米。
▶用户可以根据自己所需钻机是否带机肚泥浆泵及是否需要移机功能机型选择。
▶本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进，小型基桩孔。根据地层的不同，可选用金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑，重量轻，体积小，可拆性好等优点，是适应新型市场需求不可多得的理想设备之一。
主要特点（Features）:
(1) 具有油压自动给进机构，提高钻进效率，减轻工人体力劳动强度。
(2) 采用球卡夹持机构代替卡盘，并配有夹持定位机构可实行不停机倒杆。
(3) 配有孔底压力计指示压力，便于掌握孔内情况。
(4) 手柄集中，操作方便。
(5) 结构紧凑，钻机及动力机都安装在同一个底座上，占用场地面积小。
(6) 重量轻，分解性强，便于搬迁，适合于平原或山区工作。
(7) 装有了安全防护罩，突出了设备人性化设计特点。
(8) 给进油缸下端与立轴箱连接处装有固定螺母，提高了钻机可靠性。
(1) 具有油压自动给进机构，提高钻进效率，减轻工人体力劳动强度。
(2) 采用球卡夹持机构代替卡盘，并配有夹持定位机构可实行不停机倒杆。
(3) 配有孔底压力计指示压力，便于掌握孔内情况。
(4) 手柄集中，操作方便。
(5) 结构紧凑，钻机及动力机都安装在同一个底座上，占用场地面积小。
(6) 重量轻，分解性强，便于搬迁，适合于平原或山区工作。
(7) 装有了安全防护罩，突出了设备人性化设计特点。
(8) 给进油缸下端与立轴箱连接处装有固定螺母，提高了钻机可靠性。
(9) 主动钻杆采用中六方53*Φ59。
钻机额定钻孔深度200m，最深不得超过220m。额定开孔直径200mm．最大开孔直径允许500mm。钻深与钻径应根据地层情况而定。
钻机主要技术参数：
|
1、基本参数
|
钻孔深度：100m,150m,200m，最大开孔直径：500 mm ，终孔直径：110,91,75 mm
钻杆直径：42,50 mm，钻孔倾角：90-75°
钻机外廓尺寸（L×B×H)：1800×970×1680 mm，钻机重量(不包括动力机): 850kg
|
|
2、回转器
|
主动钻杆：六方带槽53*Φ59*4500mm,主机杆夹持方式：手动球卡式
立轴转速(四档)：1010,505,236,118 r/min，立轴行程：450 mm
立轴空载向上最大移动速度：3 m/s ，立轴空载向下最大移动速度 ：4 m/s
立轴最大给进力：15 KN，立轴最大起重力：25 KN
|
|
3、卷扬机
|
最大起重量(单绳)：17 KN，卷筒转速：121,76,36 r/min
卷筒圆周线速度(二层)：1.05,0.66,0.31 m/s，卷筒直径：140 mm
钢丝绳直径：10 mm，钢丝绳容量：35 m，抱闸直径：252 mm，闸带宽度：50 mm
|
|
4、水泵
|
2 类型:卧式单缸双作用，最大排量：95(77)L/min，最大许用压力 :1.2Mpa，
3 工作压力:0.7Mpa，冲程次数:120(96) 次/min，缸套套直径 : 80mm，活塞行程: 100mm
|
|
5、油泵
|
型号：YBC-20/125，额定压力：16 Mpa 流量：20 ml/r 额定转速；1500 r/min
|
|
6、移动装置
|
移动油缸行程：450mm，钻机离开孔口距离：300mm
|
|
7、动力装置
|
电动机型号：Y160L-4，额定功率：15 KW，额定转速：1460 r/min
|
|
柴油机型号：S1115，额定功率：16.2KW，额定转速：2200 r/min
|
|
|
柴油机型号：L24，额定功率：17KW，额定转速：2200 r/min
|
注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出. 选
配：我公司生产的：三脚架钻塔、四轮拖挂底座及四角架钻塔、履带底盘及四角架钻塔、履带底盘及液压起落钻塔等钻机底座和钻塔，泥浆泵可以选配：BW160A型单缸泥浆泵、BW200型双缸泥浆泵或者BW150、BW160/10型三缸泥浆泵。
