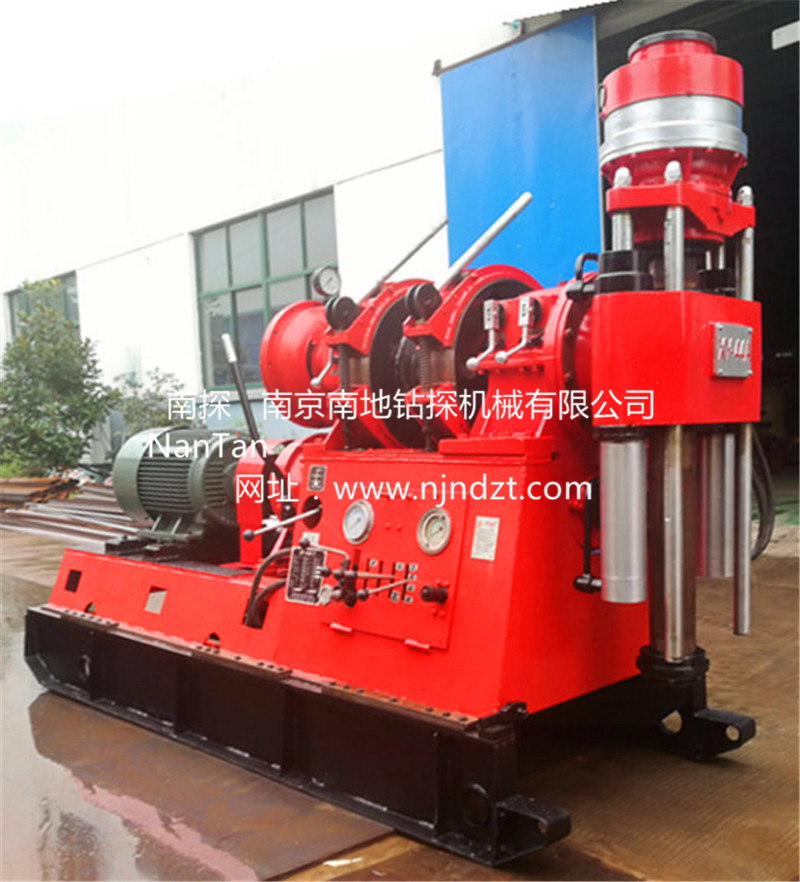

XY-44A型岩芯钻机（1400米）、探矿钻机、深孔钻机、地质钻机、水文钻机

发布时间：2023-03-20 17:21　浏览次数：610次
    概述：为适应当前地质勘探逐步向深部发展的需要，公司在XY-42型和XY-44型钻机的基础上改型设计了一种钻进能力较大的XY-44A型岩芯钻机新产品。它除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向结构；配有水刹车、手压油泵。
该型号钻机主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进、以及大口径基础桩工程施工。本产品除销售全国各地外，还出口东南亚、非洲、美洲和欧洲等地区.
特点：具有较多的转速级数（8级）和合理的转速范围，低速扭矩大（最大达3200牛顿·米），既适合以合金、金刚石岩心钻进，也可用于工程地质勘察，水文水井钻进和基础桩工程施工。立轴通孔直径大（直径93毫米），双轴缸液压给进，行程较长（可达600毫米），工艺适应性强，特别适合大直径钻杆绳索取心（上部取心）钻进，有利于提高钻进效率和减少孔内事故。重量轻，可拆性好，钻机净重2300千克，主机可分解为10个部件（最大可拆部件重量300千克），搬迁方便，宜于山区工作。 液压卡盘采用双向供油并装有液压锁，卡盘夹持力大，夹持稳定。 配有水刹车，深孔钻进，下钻平稳安全。采用单联齿轮油泵供油，安装简单，方便使用，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，当动力机不能工作时仍可用手摇油泵起出孔内钻具。 钻机结构紧凑，布局合理，所有部件表露在外，不相互重迭，便于维护、保养和修理。重心低，移车距离长（可达460毫米），固定牢靠，高速钻进稳定性好。 配有防震仪表，仪表寿命长，利于掌握孔内情况。操纵手把较少，操纵灵活可靠。通用化程度高，该机与XY-4型钻机通用件达60%，与XY-42型钻机通用件达75%。
类型
钻进深度(m)
岩芯钻进
750-1400
基础桩钻进
100
水文水井钻进
300
主要技术参数：
1、钻进能力
2、钻孔角度：0～360°
3、动力机：
电动机
Y225S-4
37kW
1480r/min
柴油机
YC4108ZD
42kW
1500r/min
正转低速(r/min)
83；152；217；316
正转高速(r/min)
254；468；667；970
反转(r/min)
67；206






4、回转器   型式：双油缸液压给进机械回转式     　立轴通孔直径：93mm             立轴转速：立轴最大扭矩：3200N.m 立轴行程：600mm 立轴最大起重力：120kN 立轴最大加压力：90kN
5、卷扬机 钢丝绳直径：17.5mm卷筒钢丝绳容量： 110m　单绳最大提升力：45Kn

5、卷扬机 钢丝绳直径：17.5mm卷筒钢丝绳容量： 110m　单绳最大提升力：45Kn


6、外形尺寸(长×宽×高)：3042×1100×1920mm

7、钻机重量：2300kg
