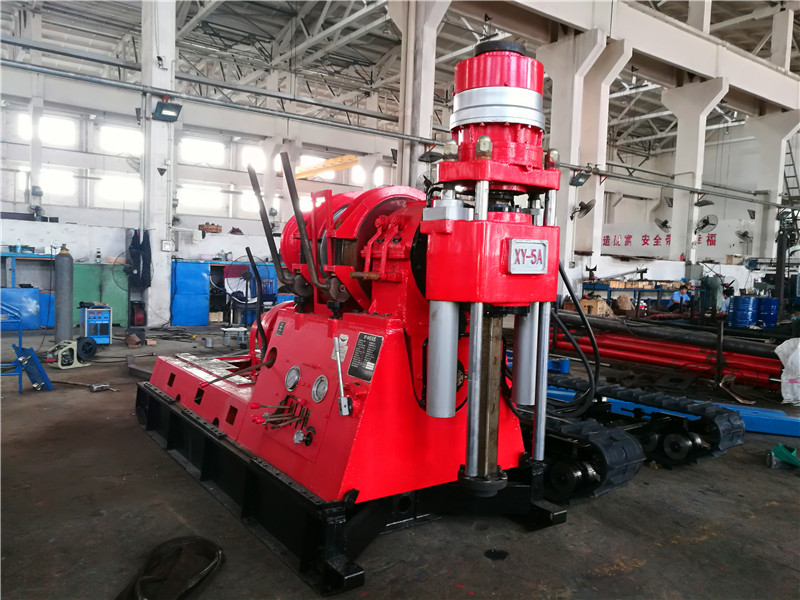

XY-5A型岩芯钻机（1500米）、探矿钻机、深孔钻机、地质钻机、水文钻机

发布时间：2023-03-20 17:21　浏览次数：605次
产品介绍（Introduction）:XY-5A型岩芯钻机是在XY-44型岩芯钻机的基础上改进设计的一种较大能力的新产品。主要适用于地质、冶金、煤炭、水文、工程等行业，以金刚石和硬质合金为主的岩芯钻探设备，也适用于工程地质勘探、浅层石油和天然气开采、矿山坑道通风、排水、水文水井钻进以及大口径基础桩工程施工等。
该钻机可用于斜、直孔钻进，它吸取了XY-4、XY-44型钻机结构简单紧凑，布局合理，重量轻，拆卸方便，转速范围合理，配有水刹车，卷扬提升制动低位操作等优点，克服了XY-44型钻机动力机功率偏小、市场上同类型钻机可拆性差、重量重等缺点。
XY-5A型钻机是适应新型市场需求不可多得的理想设备之一。
主要技术参数
1、钻进能力（Drilling capacity）、岩芯钻进（core drill）:Φ43/54/67mm内外平钻杆：1800m/1300m/1100m; Φ50/60mm内加厚钻杆:1600m/1300m; Φ55.5/71/89mm绳索取芯钻杆：1600m/1400m/1100m；
BW/NW/HW内加厚钻杆:1500m/1200m/900m;
BQ/NQ/HQ绳索取芯钻杆:1800m/1300m/1000m;大口径根据地层不同选择合适钻进深度。
2、基本参数（Basic specifications）:钻孔倾角：360°；外形尺寸(长×宽×高)（L*W*H）：3700×1300×2175mm(配柴油机)；外形尺寸(长×宽×高) （L*W*H）：3500×1300×2175mm（配电动机）；钻机重量（不包含动力）：3600kg.
3、回转器(Rotary head):立轴通孔直径：Φ93mm;立轴转速(动力机转速1480r/min):
正转8速：102、170、244、359、356、591、850、1246r/min,反转2速：84、293r/min
立轴行程：600mm,立轴最大扭矩：5150N.m,立轴最大起拔力：135kN,立轴最大加压力:100kN
4、卷扬机（Hoist）: 单绳最大提升力：60kN,提升速度：0.64；1.07；1.54；2.25m/s
钢丝绳直径：Φ18.5mm（绳6*37）,卷筒容绳量：120m
5、水刹车(Water brake):工作转速：500-700r/min;单绳平衡速度：3-8m/s,单绳平衡负荷：45KN
6、油泵oil pump:单联齿轮泵，额定压力，排量：20MPa,20ml/r

7、移动装置(Frame):移动油缸后退行程：600mm
8、动力配置（Power unit）(用户自选)电动机：Y250M-4：55Kw,1480r/min
柴油机：R6105P:72KW,2000r/min
