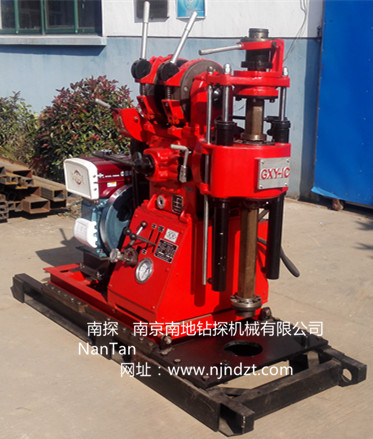

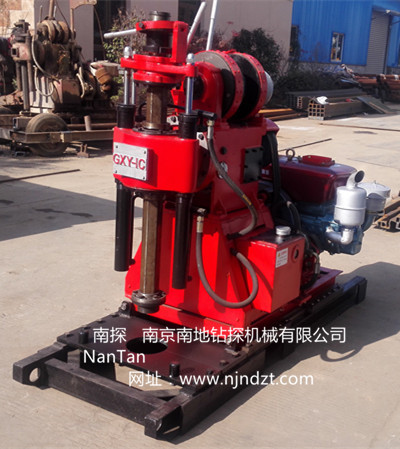

当前位置：GXY-1C型地勘移位钻机(标准型150米高速移位钻机)
GXY-1C型移位手动卡盘钻机是在GXY-1型钻机的基础上调整了高速功能的立轴式轻便钻机，固定机架改为滑移机架，回转器与变速箱改为封闭结构。本钻机适用于工程地质勘探，固体矿床的普查勘探，爆破孔及混凝土结构的检查孔等。钻机既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标准贯入试验（SPT）、冲击钻进提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
根据地层不同，可选用金刚石、复合片、硬质合金、麻花等钻头进行钻进，开孔直径为ø150毫米。当钻孔终孔直径为75毫米，钻孔的深度可达150米。
主要特点:1、钻机输入功率大，输出扭矩大，钻进能力强。2、钻机输出转速范围宽，既适用于工程地质勘察，又适用于金刚石岩芯钻探。3、钻机配有高速功能，适合坚硬岩层的金刚石钻进。4、具有油压给进机构，采用球卡式夹持机构，提高钻进效率，减轻工人劳动强度。 5、采用了动力头液控后移使机架让开孔口，方便更换钻杆、钻具，以延长动力头的寿命。6、钻机配有主动钻杆，可实现不停车倒杆，效率高，安全可靠。7、钻机采用东风－12型手扶拖拉机的成熟结构，双片常闭磨擦式离合器，开闭灵活，操作调整方便。8、钻机变速箱采用汽车变速箱式结构，单手把变速，并具有互锁机构，操作方便。9、钻机结构紧凑，体积小，重量轻，最大部件在100kg以内，便于解体及搬运，适用于丘陵或山区工作。
|
技术参数 |
|
1、钻机 钻进深度：150m,开孔直径：150mm,终孔直径：75mm 钻杆直径：42、50mm, 钻孔倾角:360°， 钻机外廓尺寸（长*宽*高）：1800*970*1560mm;钻机重量（不包括动力）：650kg |
|
2. 回转器 立轴转速：正转：93、253、523、1010 r/min ， 反转：52 r/min，立轴行程：500 mm， 立轴最大给进压力：20KN,立轴最大起拔力：25KN,立轴最大扭距：1.2KN.m，立轴下端离地面最大距离：600 mm，主动钻杆夹持方式：球卡式 |
|
3. 卷扬机 最大起重量(单绳)：15 KN 卷筒转速：20，60,125,242 r/min, 卷筒圆周线速度(二层)：0.22，0.59，1.22，2.36 m/s, 钢丝绳直径：9.3 mm,钢丝绳容量：35 m |
|
4.让开孔口方式：动力头液控后移,行程：330mm |
|
5.油泵 型号：CB-FA10C-FL 额定压力：16 Mpa 流量：10 ml/r 额定转速:1800-2400 r/min |
|
6.柴油机 型号：ZS1100 额定功率：12.1KW 额定转速：2200 r/min |
|
7.电动机 型号：Y160M-4 额定功率：11 KW 额定转速：1440 r/min |
注:本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。
钻机底座及钻塔选配(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A型履带底盘及四角架钻塔；6、LP-4T-01-B型履带底盘及四角架钻塔；7、LP-4T-02-B型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）。备注：型号加-SG型为液压升高型履带底盘（自动上下卡车）。
泥浆泵选配：BW160A型（单缸）、BW200A型(双缸）。
