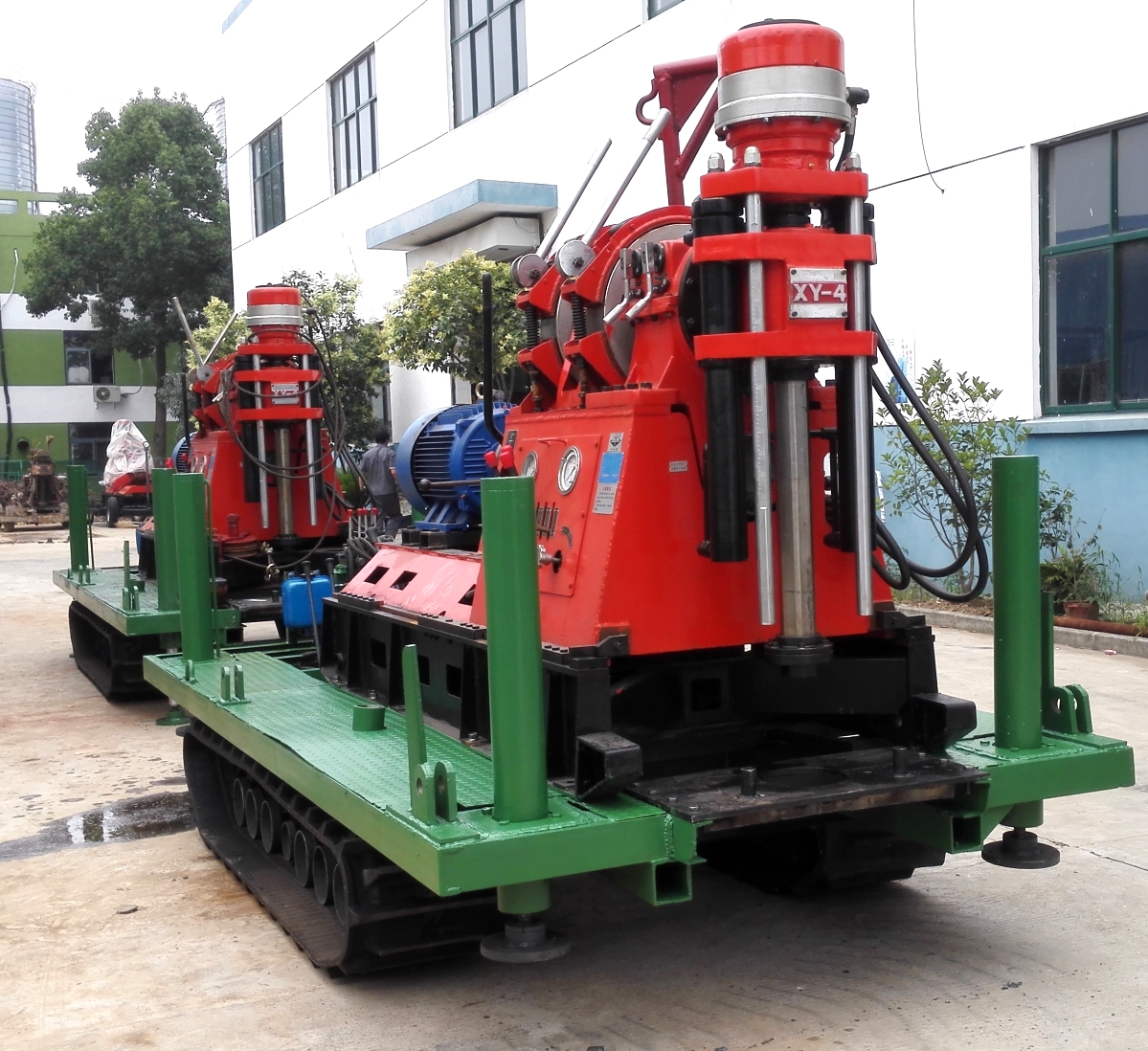

LP-8T-01型深孔钻机履带底盘（液压支腿）及人字形钻塔总成(适用于300-1500米钻机）
一、适用范围：该履带底盘承载重量达8T,可以装载各种深孔钻机，如：GXY-2、XY-4、XY-42A、XY-44A、XY-5、XY-6等300-2000m钻机，广泛适用于矿山、隧道、城市、公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、大型灌浆孔、爆破孔和空调孔的钻进。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
二、结构形式
钻机机组由履带底盘、柴油机、液压支腿、钻机、钻塔组成，共同组装在一个机架上。钻机可以选择柴油机或电动机、履带底盘及液压支腿由独立柴油机带动、互不干涉。

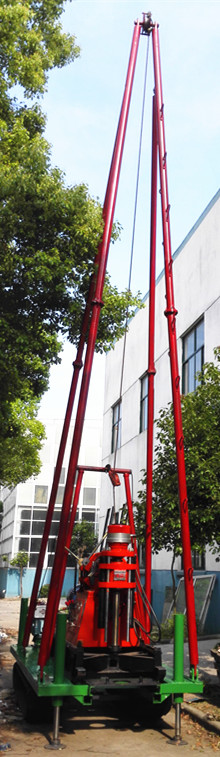

该总成装有大型联合收割机橡胶履带行走机构和行走操纵系统，配套柴油机、钻机横梁、4组大液压油缸调平衡支撑腿、工作平台和钻塔系统（2组主塔腿、2组付塔腿、起落塔装置、双滑轮天车、多组主付腿横拉支撑）组成。该系列产品行走平稳，转向灵活，采用几型高架底盘，野外通过性能好。
三、主要特点
1、该总成装有橡胶履带行走机构，使整机搬迁方便，由于是橡胶履带对地面无破坏，所以给该钻机在城市中施工带来方便，同时适用于野外和泥地等复杂场地。
2、采用增强齿轮、箱体和轴的承载能力的设计，使变速箱所能输出的最大功率超出原有产品的近一倍。
3、在转向制动结构上，采用单向转向制动代替原有的双半轴齿轮传动，大大降低了转向部位的损耗程度。
4、采用湿式摩擦片制动替代因作业环境恶劣易造成制动部位漏油而失效的摩擦蹄式制动，从而使制动更为可靠。
5、起、落钻塔为利用钻机卷扬机带动起降、方便可靠。
6、手柄集中，操作方便。
四、技朮规格
1、橡胶履带底盘：理论速度 0-10(Km/h),额定牵引力 70KN,爬坡度上坡25°下坡25°，侧翻角250
履带（宽×节距×节数） 500mm×90 mm×65
履带接地长度 2800mm 接地压强<45KPa
2、变速箱1600型；3、钻塔： 10米（7-10米可选择）。
4、外形尺寸(长*宽*高） 4700 * 2260 *2550(mm)
5、履带底盘动力系统：1115柴油机
6、重量（不含钻机、钻塔） 3800(kg)
备注：直斜两用钻塔需要定制说明。
