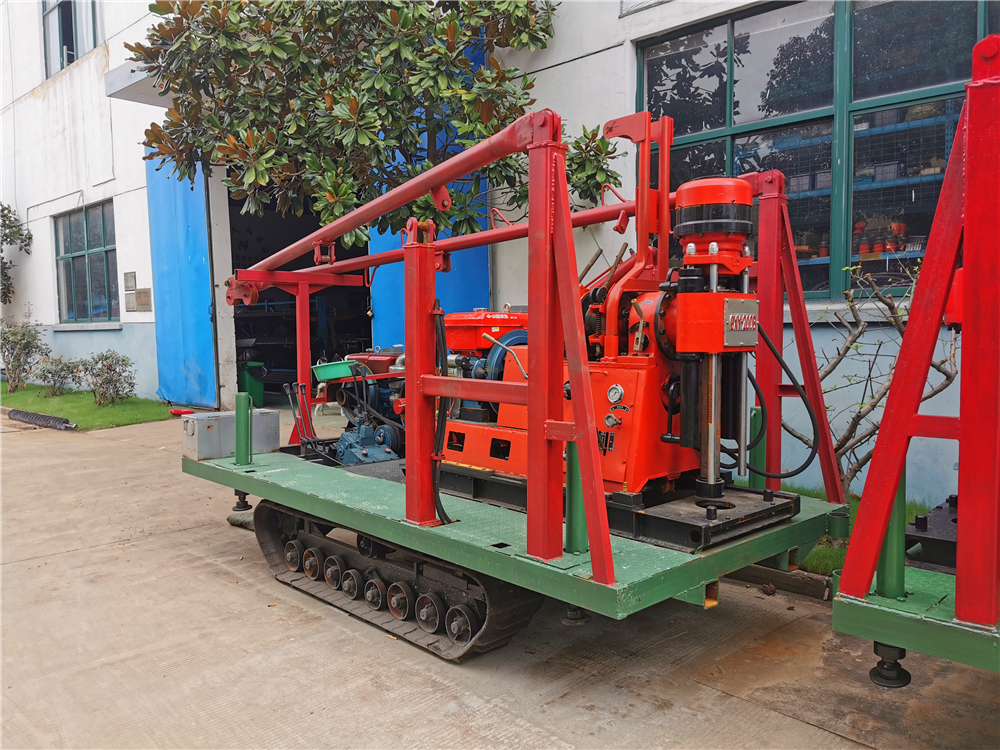

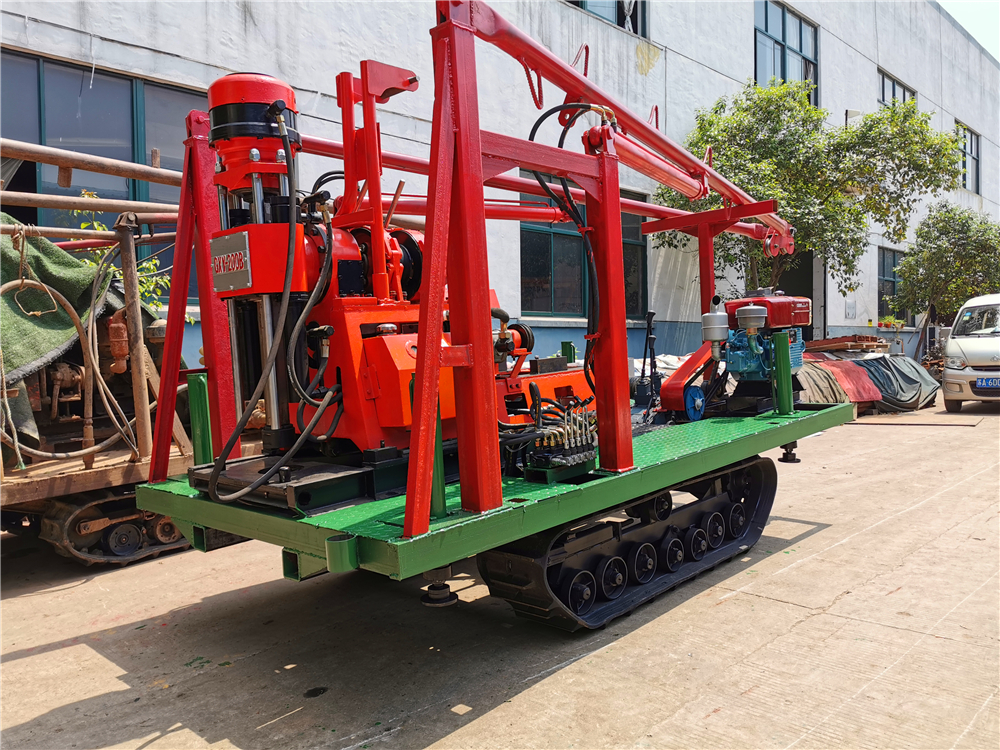

GXY-200B-L-02-B-STRZT型履带钻机及人字形全液压钻塔（250米）
一、结构形式
GXY-200B-L-02-B-STRZT型履带钻机是将橡胶履带底盘、动力（柴油机或电机）、GXY-200B型钻机、钻机平台、液压支撑腿系统、人字形全液压起落架、泥浆泵（单缸或双缸）等共同组装在一个机架上。钻机一个动力（柴油机或电机），橡胶履带底盘、泥浆泵一个动力（柴油机或电机）带动，互不干扰，避免单动力变换负荷造成磨损影响施工。
该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点，广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、超前地质钻探、物理勘察、小型灌浆孔、爆破孔、水井孔、桩基检测和空调孔的钻进。
该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
二、主要特点
1、该钻机装有橡胶履带行走机构，经分动箱齿轮驱动履带变速箱，爬坡能力强，使整机装卸、搬迁极为方便，由于是橡胶履带对地面无破坏，所以该钻机在城市中施工带来方便。
2、大大减轻工人劳动强度，提高效率。
3、起、落塔为液压操纵、方便可靠。
4、钻机、泥浆泵、塔架一体，搬家方便快捷，可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。
三、橡胶履带底盘及钻塔技术规格
理论速度前进档（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒档（Km/h） 0.9、2.1，额定载重质量（T）4.0
额定爬坡度（度）上坡35，下坡35，最小离地间隙（mm）〉200
履带型号（mm）350*90*52，履带节距（mm）90
履带轴中心距（mm）1630，履带驱动轮轴距（mm）1100
履带接地长度（mm）1500，接地压强（kPa）<35
钻塔高度：6m
四、传动系统
传动方式经分动箱齿轮传动，转向方式单边制动差速转向，离合器型式为二片常结合摩擦片。变速箱采用经改良后的ZD-21-01-B新型专用变速箱，操纵方式双操作杆操纵。
五、整机外形尺寸(长*宽*高） 3500*1800*2300(mm)左右
六、整机重量 3500(kg)左右
GXY-200B型工程勘探（岩芯）钻机
产品介绍（Introduction）:
GXY-200B型钻机是一种机械传动液压给进的立轴回转式、轻便多用途工程勘察施工钻机，它适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作，浅层石油和天然气开采，矿山坑道通风、排水，以及小口径的基桩孔施工等，固体矿床的普查勘探，爆破孔用各种混凝土结构的检查孔等。既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标准贯入试验（SPT）、冲击钻进提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。根据地层的不同，可选用金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑，重量轻，体积小，可拆性好等优点，是适应新型市场需求不可多得的理想设备之一。
主要特点（Features）:
1、选择了较合理的转速范围，转速级数有八级，集中变速，相互自锁。
2、低转速，大扭矩，使用范围广，钻进能力强,能适用于钻机取样、打井及桩基施工。既适用于工程地质勘察，又适用于金刚石岩芯钻探。
3、钻机具有两档反转速度，便于安全地处理故障。
4、回转器卡盘采用液压式卡盘，夹紧可靠，不伤主动钻杆，并且可实行不停机倒杆。
5、油压给进，操作简便，钻进效率高，劳动强度低。
6、配有足够仪表，有利于掌握孔内情况，操纵手柄较少，布局较合理，操纵灵活可靠。
7、采用了双片常闭磨擦式离合器，开闭灵活，操作使用与调整方便。
8、装有前后移动油缸，回转器向后移动465mm,对起下钻具带来了很多方便。
9、结构紧凑，体积小，重量轻，拆卸方便，便于解体及搬运，能适用于丘陵或山区的钻探工作。
10、主动钻杆采用中六方53*Φ59。
主要技术参数（Technical Specifications）:
基本参数
钻进深度：0-250m；钻杆直径：Φ42mm，Φ50mm，Φ60mm；钻孔直倾角：0～360°
钻机外形尺寸：1860×780×1480mm；钻机重量(不包括动力)：900kg
回转器
主动钻杆：六方无槽53*Φ59*4500mm,主机杆夹持方式：液压卡盘
立轴转速配Y160L-15-4电动机，功率15kw，转速1460r/min，正转低速：43；74；117；162r/min；正转高速：203；352；556；768r/min，反转速度：33；159r/min
立轴转速配2100柴油机，功率17.6kw，转速1800r/min，正转低速：53；92；145；200r/min；正转高速：250；435；668；947r/min，反转速度：41；196r/min
立轴行程：500mm;立轴最大扭矩：2500N·m;立轴最大起拔力：49KN；立轴最大加压力36KN
卷扬机
最大起重能力(低速单绳)：25KN;卷筒转速：34；59；94；129r/min
钢丝绳提升速度(单绳单层)：0.38；0.66；1.05；1.44m/s
钢丝绳规格：Φ12.5mm，卷筒容绳量：30m
移动装置
移动油缸行程：465mm，钻机离开孔口距离：330mm
动力配置
Y160L-15-4电动机
功率15KW,转速1460r/min
L24柴油机
功率17KW,转速2200r/min
ZS1115M柴油机
功率16.2KW,转速2200r/min
油泵规格
CB-FC16-FL型，转速：500-2500r/min,排量：16ml/r
注:本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。泥浆泵根据用户选择装配。
