当前位置：NTSZQZ-2TD20型塔式背包取样钻机
一、介绍：NTSZQZ-2TD20型塔式背包取样钻机，既可以取土样、岩芯样，也可以钻孔灌浆，是一种多用途微小型工程钻机。是专门为进行矿物考察、油气勘测、地球化学勘探、浅层取样、矿脉探查、地学研究、岩土工程勘察、油田勘察、水利、水电工程勘察、公路工程勘察、隧道衬砌、仰拱检测、钻孔注浆而量身打造的微型工程钻机。广泛适用于交通不便的野外作业取样设备和浅孔钻孔设备。
钻机特点：结构紧凑，体积小，重量轻，用水量小，运输，搬移方便。
可以2人操作的取芯钻机!钻探深度可达20米!采用轻便的汽油机作为动力，塔式轻便实用，搬迁十分便利，满足野外车辆无法进入地区时用;钻机操作简单，易学易懂。可实现合金、金刚石钻头钻进及麻花螺旋钻进和不取芯三叶合金钻头、复合片不取芯钻头引孔钻进的需求。
钻进过程中提升和给进是依靠手摇支架塔式链条上下汽油机变速箱来完成。钻进过程中，利用水泵冷却回转器和钻头，并携带土岩屑返回地表。随着钻具向地下延伸，所需要的土岩样不断进入到岩心管内，当土岩样达到预定深度后，便可以将钻杆取出，实现了单回次取样作业。重复以上步骤，直至全孔取样完成。
二、NTSZQZ-2TD20型塔式背包取样钻机用途：
◇工程勘察 ◇物化探取样、引孔 ◇超前钻探 ◇钻孔注浆 ◇预埋件引孔 ◇各种爆破钻孔 ◇检查孔 ◇仰拱检测 ◇区域地质调查◇矿山矿脉探查 ◇矿藏品位评估 ◇岩土工程检测
三、NTSZQZ-2TD20型塔式背包取样钻机优点：
1、重量轻，汽油机动力，方便野外施工；2、快捷拆装、快速取芯；
3、高效耐用,专业配制的合金钻头、金刚石钻头、复合片钻头、麻花钻头，高效耐磨，多用途使用。
四、NTSZQZ-2T型钻机主要参数
|
钻孔直径（mm） |
36 |
46 |
60 |
73 |
|
钻孔深度（m） |
20-30 |
15-20 |
10-15 |
5-10 |
|
钻杆直径（mm） |
32 |
|||
|
钻杆长度（mm） |
1000（可选800） |
|||
|
输出转速（r/min） |
400-1200 |
|||
|
扭矩 |
130N•m |
|||
|
汽油机 |
型号：224CC，功率：4.5KW，转速：2000-3600r/min |
|||
|
外形尺寸（长*宽*高） |
500*400*1500mm |
|||
|
钻机重量（包括汽油机） |
51KG |
|||
柱塞泵:压力：20-35（kg/cm2）,流量：13.5（L/min),转速：1800（r.p.m.）,重量（含汽油机）15kg

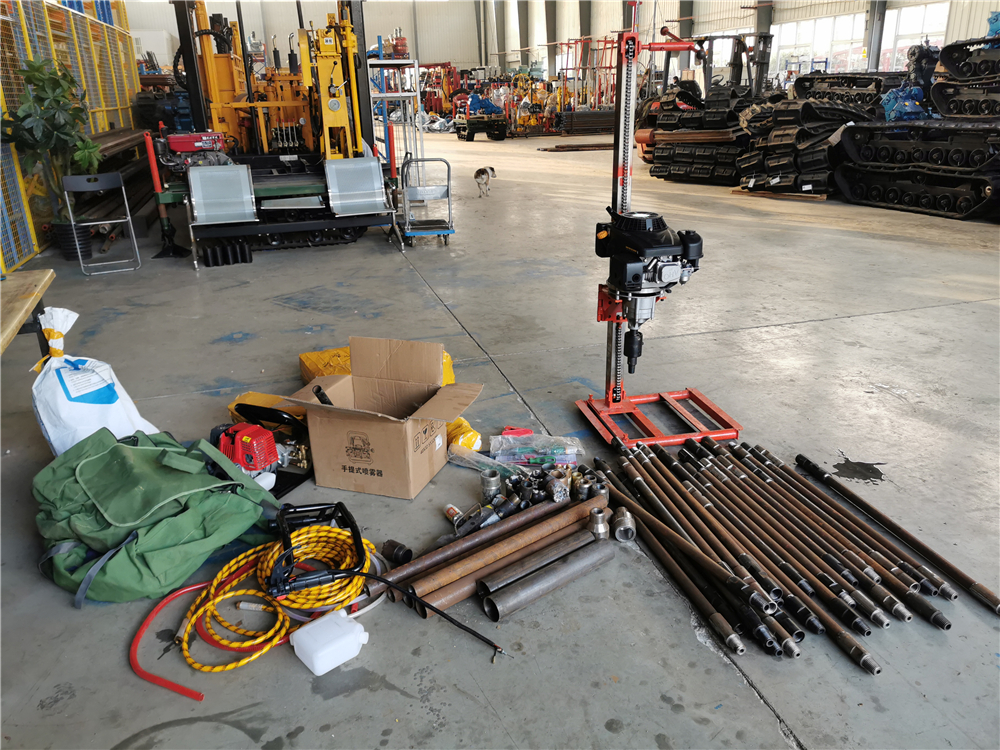

五、NTSZQZ-2T型塔式背包取样钻机主要配件：
1、取样钻机：含汽油发动机、钻进装置，链条塔式支架。
2、供水系统：三缸柱塞泵、汽油发电机、进出水管。
3、32mm钻杆、变径接头。
4、钻具：Φ36、Φ46、Φ60岩心管钻杆接头、金刚石钻头、麻花钻头、不取芯钻头等选择。
5、以上配置都可以根据不同的用途进行选配。
