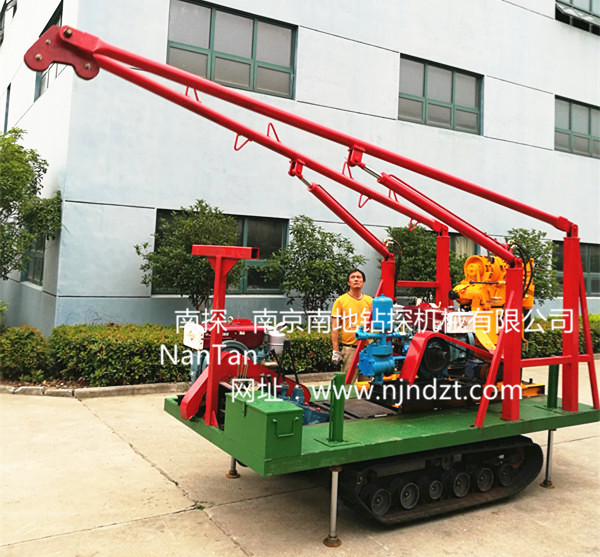

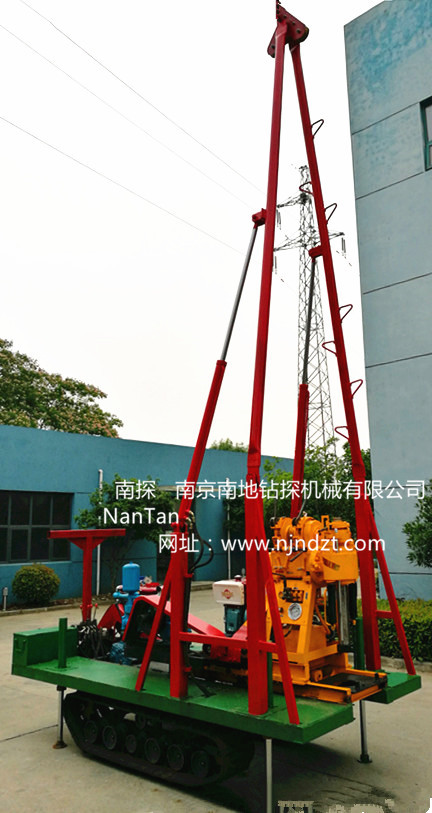

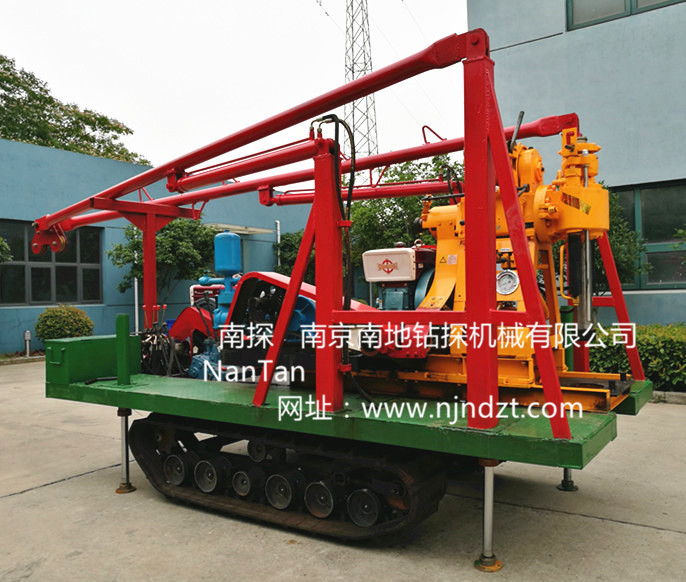

LP-4T-02-B-STRZT型钻机履带底盘及人字形全液压起落钻塔总成（适合250米以下钻机）
一、适用范围：该履带底盘承载重量达4T,可以装载各种小型钻机，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A（YJ）、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同时装载BW160、BW160A、BW200或BW200A型泥浆泵，具有液压自动起落钻塔、行走方便等特点，广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、小型灌浆孔、爆破孔、水井孔和空调孔的钻进。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
自动化程度高、简便、实用，特别适合中小型工勘、引孔灌浆等施工。
二、结构形式
1、钻机机组由履带底盘、柴油机、钻机及柴油机、人字形全液压起落钻塔(采用人字形钻塔，液压油缸作支撑，操纵阀控制钻塔起落、升降，操作省时省力，安全可靠)、泥浆泵组成。
2、底盘采用橡胶履带，重量较轻，使用寿命长，能降低车辆行走机构的噪音，减小车体震动、可大幅度降低油耗，可在城市道路行走不伤路面。
3、底盘自带四条液压支腿调整快捷方便、可用于工作平面调平，共同组装在一个机架上。
该总成装有联合收割机橡胶履带行走机构和行走操纵系统、，配套柴油机、钻机平台、4组液压支撑腿系统、工作平台、工具箱（座椅）和人字形全液压升降起落钻塔系统（操纵阀、油泵、油缸、支腿、天车和升降组合钻塔）组成。该系列产品行走平稳，转向灵活，采用几型高架底盘，野外通过性能好。
三、主要特点
1、该总成装有橡胶履带行走机构，使整机搬迁方便，由于是橡胶履带对地面无破坏，所以给该钻机在城市中施工带来方便，同时适用于野外和泥地等复杂场地。
2、采用增强齿轮、箱体和轴的承载能力的设计，使变速箱所能输出的最大功率超出原有产品的近一倍。
3、在转向制动结构上，采用单向转向制动代替原有的双半轴齿轮传动，大大降低了转向部位的损耗程度。
4、采用湿式摩擦片制动替代因作业环境恶劣易造成制动部位漏油而失效的摩擦蹄式制动，从而使制动更为可靠。
5、起、落塔为液压操纵、方便可靠。
6、手柄集中，操作方便。
四、技朮规格
1.理论速度前进档（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒档（Km/h）：0.9、2.1
3.额定载重质量（T）：4.0
4.额定爬坡度（°）：上坡35，下坡35
5.最小离地间隙（mm）：200
6.履带型号（mm）：350*90*48（或52）
7.履带节距（mm）：90
8.履带轴中心距（mm）：1100
9.履带长度（mm）:2000
10.履带接地长度（mm）：1450
11.接地压强（KPa）：<35
12.液压系统、支腿油缸：缸径D：100mm ，行程：500mm（升高型需要定制)，支承力：90KN，顶起力：90KN，多路阀：6路
13.外形尺寸(长*宽*高）：3500 * 1800 *2300(mm)（长3-3.5米及宽根据机型可调）
14.动力系统：1100柴油机.
15.重量（不含钻机） 2100(kg)
