当前位置：NTQZ-50型轻便液压钻孔机（1-50米）,钻孔灌浆一体机
发布时间：2023-03-20 17:53 浏览次数：607次

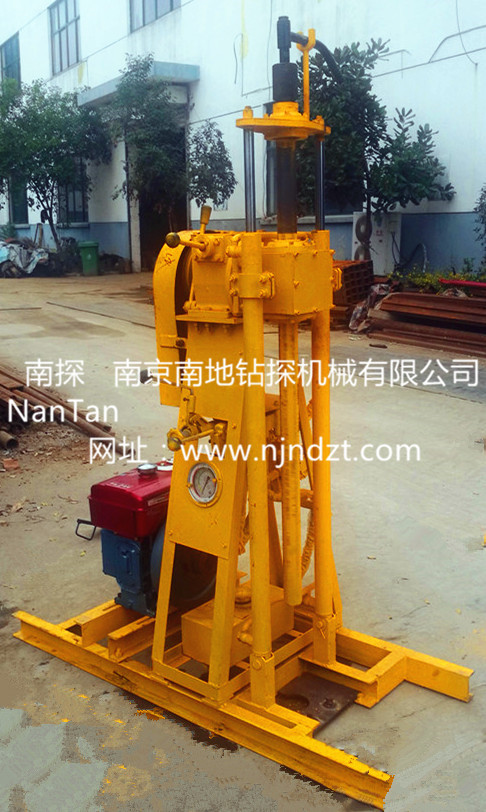

NTQZ-50型钻机是一种具有油压给进的轻便钻机。额定钻孔深度50米,最大开孔直径允许为110mm,终孔直径为75mm,孔径30-130mm配套钻进深度根据地层情况而定。
NTQZ-50型小型液压岩心钻机是一种广泛适用于平原、山区及交通能源不便地区的小型取样钻探设备，具有结构紧凑、占用面积小、重量轻、移动方便等优点。适合铁路、水利、建筑工程及户外山区的地质取样勘查、地质岩心钻探、小型灌浆孔、爆破孔等。可根据地层的不同选用金刚石、复合片及合金等钻头钻进。
主要用途：◇注浆钻孔 ◇工程勘察 ◇物化探取样、引孔 ◇超前钻探 ◇灌浆打孔 ◇预埋件引孔 ◇各种爆破钻孔 ◇检查孔 ◇小型家用水井 ◇区域地质调查
◇矿山矿脉探查 ◇矿藏品位评估 ◇岩土工程检测
主要特点
1.具有油压自动给进机构、钻进效率高。
2.手柄集中、操作方便、安全可靠。
3.结构紧凑，钻机、柴油机(或电动机）都安装在同一个底架上，占用场地面积小。
4.重量轻、分解性强，便于搬迁，适合于平原和山区工作。
1.具有油压自动给进机构、钻进效率高。
2.手柄集中、操作方便、安全可靠。
3.结构紧凑，钻机、柴油机(或电动机）都安装在同一个底架上，占用场地面积小。
4.重量轻、分解性强，便于搬迁，适合于平原和山区工作。
三、主要参数：
|
1.钻机：钻孔深度：50m；钻孔直径：30-110mm，钻杆直径：25mm、28mm、36mm、42 mm，钻机外廓尺寸（L*B*H)： 1180*680*1600mm，钻机重量(不包括动力机):240kg,含动力 300kg
|
|
2.回转器：立轴转速：285,570 r/min 立轴行程 ：1000 mm
提升力：300kg, 加压力：200kg 立轴空载向上最大移动速度 ：3m/min
|
|
3.油泵 型号：YBC-20/125 额定压力：12.5 Mpa 流量：20 ml/r 额定转速；1500 r/min
|
|
4.电动机 型号：Y132M-4 额定功率 ( KW)：7.5 额定转速 (r/min)：1440
|
|
5.柴油机 型号：R180 额定功率：7.5KW 额定转速：2200 r/min
|
注:本钻机动力配备标准配置为柴油机，如果需配置电动机,需由用户订货时提出.

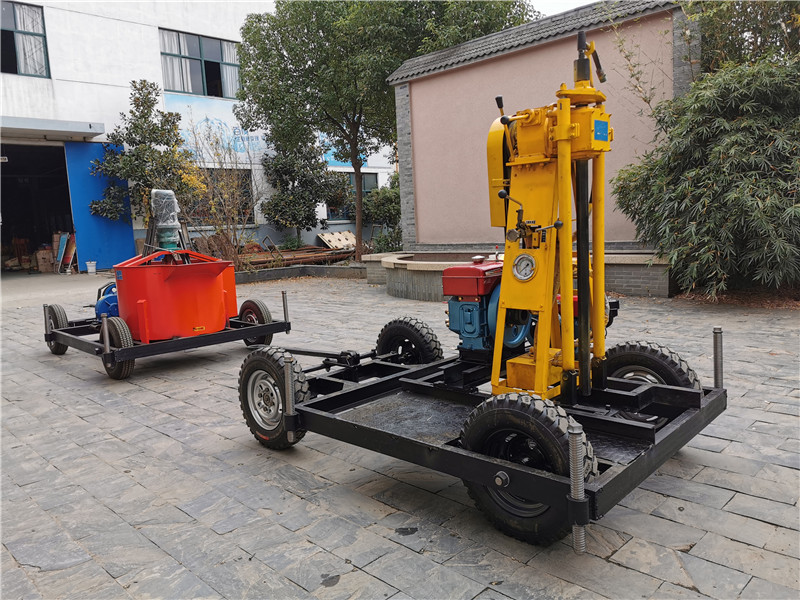

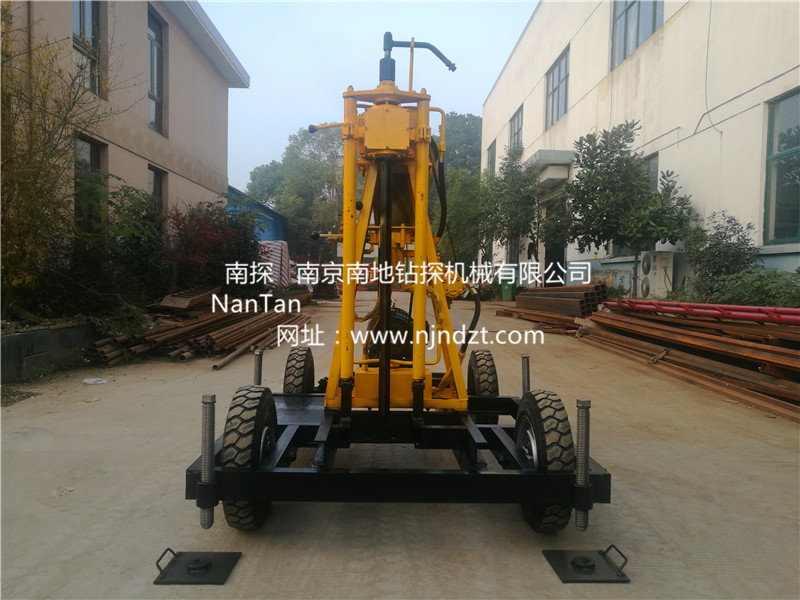

备注：可以加装两轮拖挂、四轮拖挂底座或者自行走履带底盘，订货请说明。
