搅拌灌浆一体机简介：

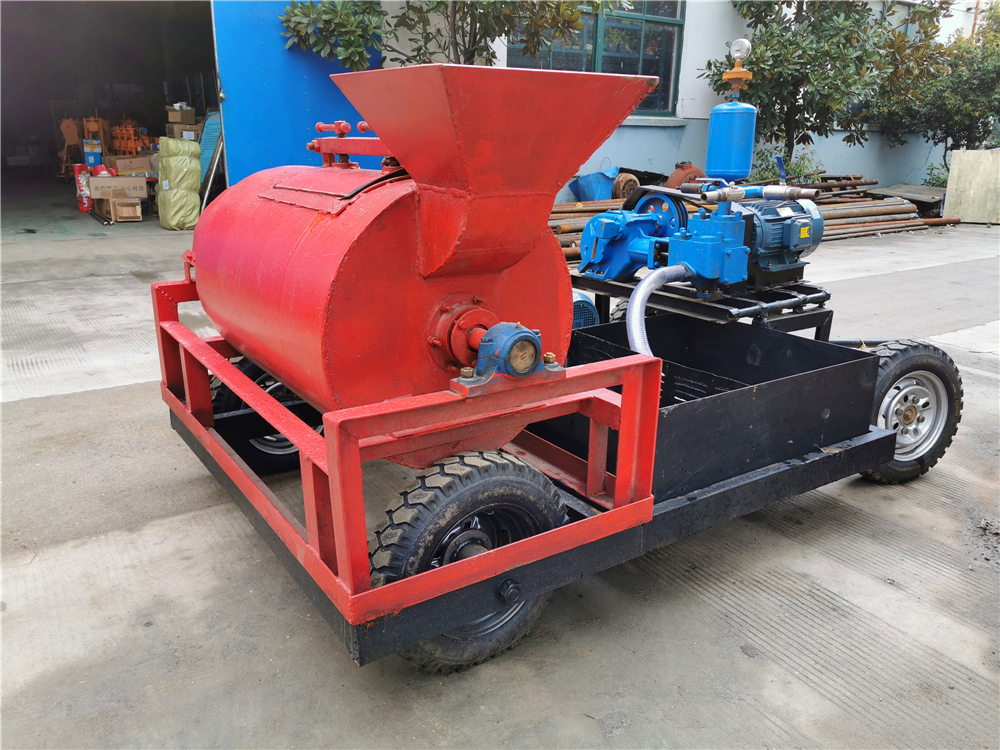

JJJ-1-BW160A-T4型四轮拖挂搅拌灌浆机是为了适应快速高效的市场需求，专门研制的既可以搅拌也可以灌浆的设备，搅拌机、灌浆泵（泥浆泵、灌浆泵）、动力（电动机或者柴油机）安装在同一四轮拖挂移动底座上，减少人员劳动强度、移动方便、快速高效，是目前市场比较实用科学的一体化灌浆设备。
JJJ-1-BW160A-T4型四轮拖挂搅拌灌浆机是为了适应快速高效的市场需求，专门研制的既可以搅拌也可以灌浆的设备，搅拌机、灌浆泵（泥浆泵、灌浆泵）、动力（电动机或者柴油机）安装在同一四轮拖挂移动底座上，减少人员劳动强度、移动方便、快速高效，是目前市场比较实用科学的一体化灌浆设备。
适用范围：广泛用于水电、大坝、铁路、交通、建筑、矿山、市政、基坑支护等行业的工程注浆施工中，将泥土、水泥、膨胀土、砂等粉料与水及其它添加剂混合并快速制成浆液进行灌浆注浆作业。
JJJ-01型搅浆机介绍及技术参数
该系列产品采用封闭式、滚轴与搅刀一体化，具有制浆速度快，浆液搅拌均匀、安全等特点。
主要特点：1.该系列比常规制浆速度快，浆液搅拌均匀。2.传动系统与料桶之间一体化，质量可靠稳定。
容量：500L，电机功率：7.5kw，柴油机：1100柴油机
需用水灰比：0.5:1，搅拌时间：3min
BW160A型泥浆泵（注浆泵、灌浆泵）介绍及技术参数
BW-160A型泥浆泵为卧式单缸双作用往复活塞式泵，泵头上装有四个Ф40钢球阀，从而提高了压力。主要用于工程地质钻机钻进中向井内或物探中向爆破孔内供给冲洗液，亦可用于堤坝灌浆、工程注浆，可以泵送含砂量小于5%的泥浆或对金属和橡胶件无腐蚀作用的其他液体，该泵具有体积小、重量轻、耐用等特点，更适合地质勘探上使用。
|
水泵类型
|
卧式
|
|
作用种类
|
往复式双作用
|
|
缸数
|
1
|
|
缸套直径(mm)
|
Φ95
|
|
行程(mm)
|
85
|
|
往复次数(bats/min)
|
165
|
|
排水量(L/min)
|
160
|
|
最大压力(Mpa)
|
1.6
|
|
输入转速(r/min)
|
951
|
|
三角皮带轮节径(mm)
|
270
|
|
三角皮带轮类型及槽数
|
B型×3槽
|
|
所需功率(kw)
|
7.5
|
|
吸水管直径(mm)
|
45
|
|
排水管直径(mm)
|
38
|
|
动力
|
柴油机R180：5.67kw,转速2600r/min
电动机：7.5kw，转速1440r/min
|
备注：根据用户需求可以更换BW160A型单缸泥浆泵、BW200A型双缸泥浆泵、BW150型或者ZBI150型三缸注浆泵、BW160/10型或者更大的三缸注浆泵。
外形尺寸（长宽高）：2000*1500*1500
重量（kg）:980
