NTLPSY-L5-5T型轻便型履带式静力触探车、履带静探车

发布时间：2023-03-20 17:53　浏览次数：632次

静力触探（CPT）是在一定的速度下，用静力将探头压入土中，并使用探头内的压力传感器，通过记录仪记录探头对土的贯入阻力。

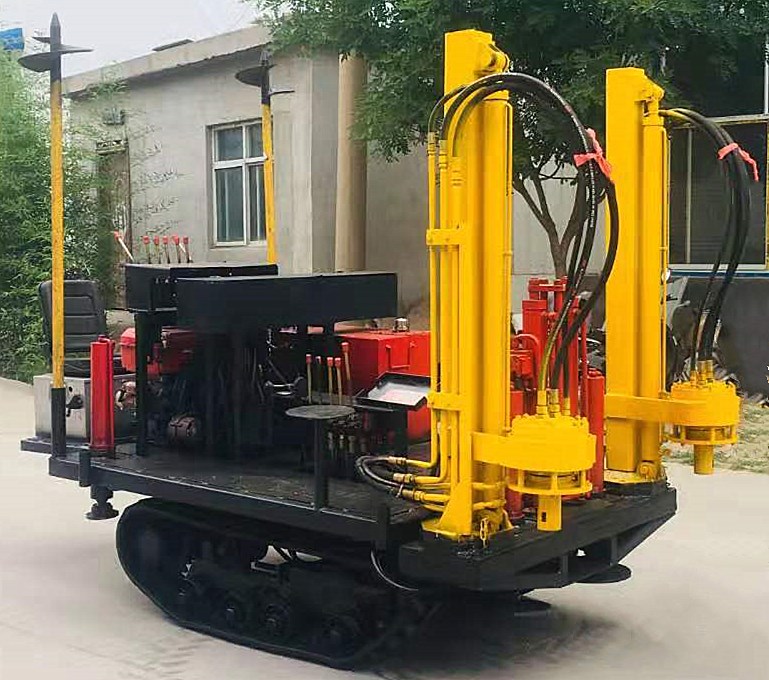

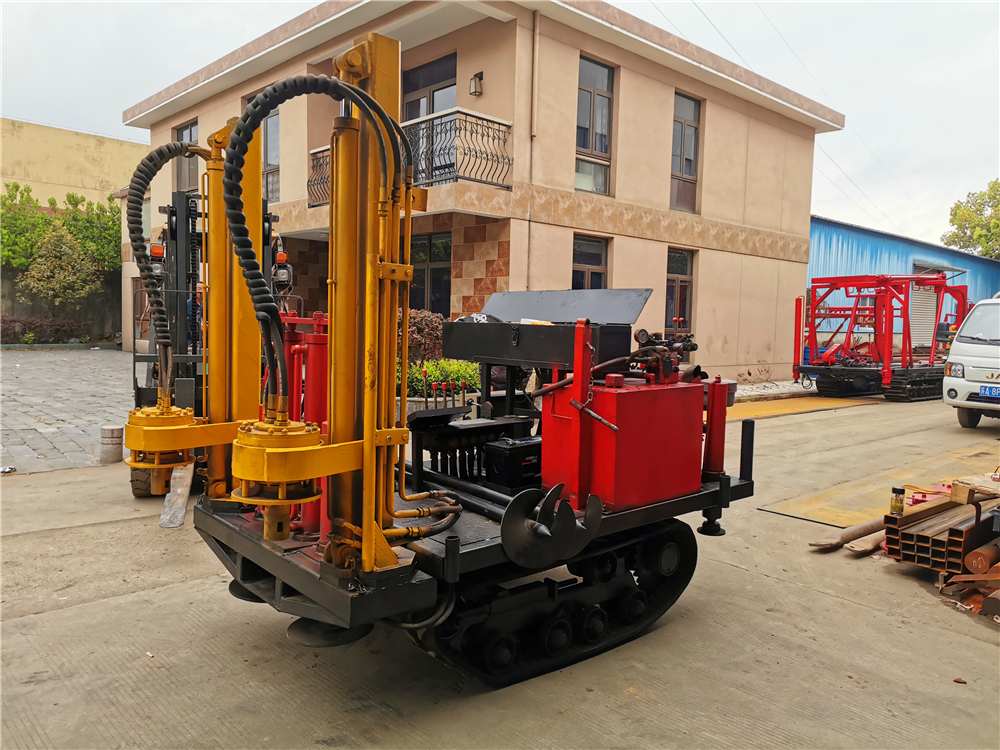

NTLPSY-L5-5T型履带静力触探机由全液压履带底盘、高品质的液压阀件及其它组件，1台柴油机、1台5T液压静探机、前置式2组液压自动下锚机构、4组液压支撑腿等组成，共同组装在一个机架上，有效的保障了设备稳定可靠的性能。

主要特点：

1、采纳国内外同类产品的优点，针对勘察单位现场实际使用而研发，设计新颖，拥有大型履带静探车的所有功能，大大减少了操作人员的劳动强度和使用成本。

2、适用于海滩、河滩、沙地、雪地、结冰道路、水田、泥泞等恶劣环境下开展静探作业;也可以选装遥控行走，应付复杂路况。

3、本机不仅是静力触探测试的理想设备，配置附件，可作十字板剪切、孔压静探、扁铲侧胀、压入式波速试验;手柄集中，操作方便。

4、与静探机部件可以互用，减少了人员数量，降低了工人劳动强度，节约成本。

5、自动液压二套下锚结构和4个液压支腿各自油路控制，操作更加方便、稳定、可靠。可以在挖开杂填土情况下，轻易地安装地锚并贯入。

6、单缸动力系统，油耗低。

7、本静探设备比原有的静探设备降低了人力劳动成本，提升作业效率3-10倍，大大增强工作效率。

8、本机可选配：（1）、NTLPSY-L5-5T型履带静力触探机；（2）、NTLPSY-L5-5T-YK型遥控履带静力触探机。

序号

名称

规格及参数

1

型号

NTLPSY-L5-5T

2

液压静探机

5T

3

探头

10cm2单桥探头、10cm2双桥探头

4

液压贯入装置

额定贯入力:5吨;起拔力:6吨;贯入速度:1.2±0.3m/min，起拔速度：3-4m/min

5

发动机

单缸L24柴油机，额定功率:17KW ,转速2200r/min

6

底盘部分

行走速度：0-12km/h ;爬坡能力：30度；履带型号：230*48*72

7

液压系统

齿轮油泵：型号规格:CBF-E425 ;额定转速:2000r/min ;流量(L/min ) :50 ;工作压力(MPa) : 10-20 ;最大压力( MPa ) : 25

8

支腿油缸

支腿油缸：缸径:80mm ;杆径50mm ;行程:500mm

9

下锚机构

下锚马达：最大扭矩：2800N.m,地锚：300mm

10

工作环境

最高环境温度：40°C ;最低环境温度:-20°C :发动机水温度: <90。（2;液压油温度：<65。。

11

外形尺寸

长*宽*高：2400*1400*2000mm

12

重量

2000kg
