当前位置：2Y-10T、15T、20T、25T型液压静力触探机、静探机、静探仪
发布时间：2023-03-20 17:53 浏览次数：610次
静力触探（CPT）是在一定的速度下，用静力将探头压入土中，并使用探头内的压力传感器，通过记录仪记录探头对土的贯入阻力。
2Y系列双缸自动静力触探仪是建筑、水利、电力、交通、港口建设及大专院校科研设计时地基础土的原位测试工具。该机通过液压传动机构，将电测探头匀速地压入地下，从而通过仪器记录其深度下土地层对探头的贯入阻力。适用于工程勘测、线路勘探、山区、梯田、沼泽地有勘察。适宜软土、老粘土、黄土、砂性土等土层中进行测试。
本机具有体积小、结构紧凑、功率大、传动稳定、操作简便等特点。1、结构形式：散装、手拉拖动式、组合拖挂式、四轮自行式、履带自行式。2、工作形式：间断自动贯入或起拔。3、卡杆形式：顶压式、卡杆式。

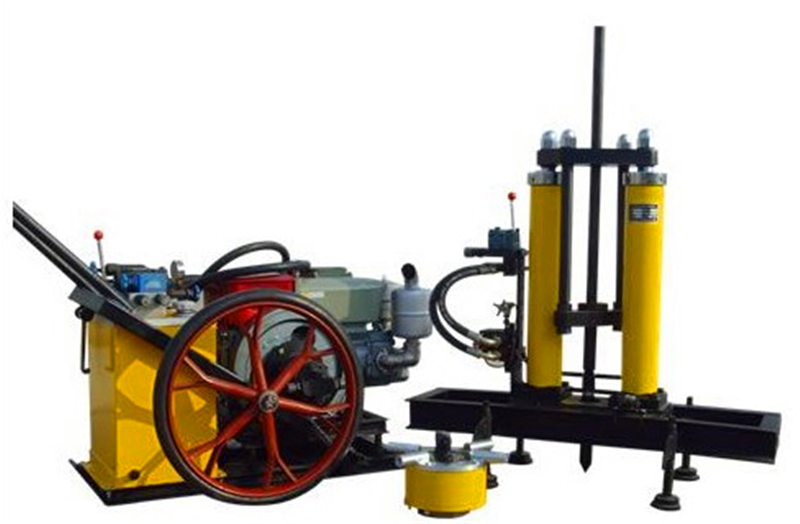

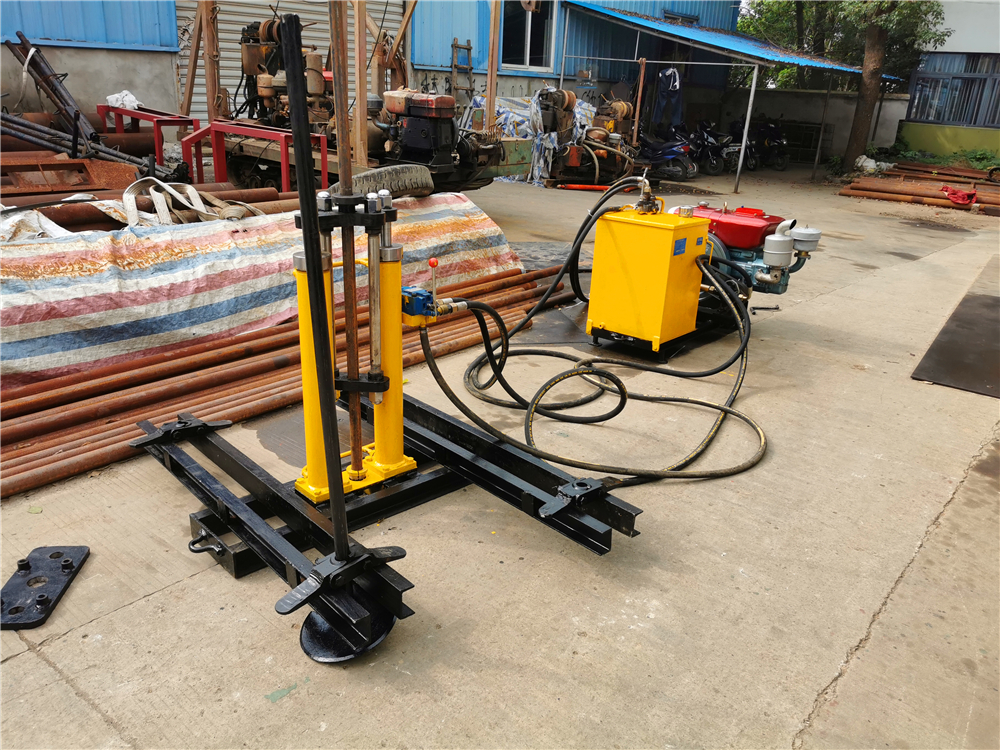

静力触探机是工程地质勘察中进行原位测试的一种专用设备。本机主要由泵站、贯入机、下锚机及固锚机构、探头、探杆和记录仪表等组成。采用液压传动，液压元件为板式连接。具有体积小、外泄漏少，故障率低等优点。贯入机采用双油缸结构，工作强度低。并设有差动油路、空载上升及轻载起拔时采用差动油路可大大提高工作效力。卡盘为手动，采用夹紧式卡瓦，具有夹紧可靠，操作灵便之特点。动力为电动机，其电气控制集中装于泵站上的配电箱内，整体安全可靠，具有换向、电源指示及过载、短路保护等功能，本机可根据用户需要，另配柴油机动力，以用于无电源的场地施工。本机解体性强，单体重量轻，并配有专用手推车，用于施工现场的短途搬运，搬运灵活机动，现场安装方便简捷。
·主要技术参数
|
液压静探机
|
2Y-10T
|
2Y-15T
|
2Y-20T
|
2Y-25T
|
|
额定贯入力
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
140KN
|
180KN
|
240KN
|
300KN
|
|
贯入速度
|
1.2m/min
|
1.2m/min
|
1.2m/min
|
1.2m/min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞杆径
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主机重量
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直径
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
|
液压油规格
|
68#
|
68#
|
68#
|
68#
|
|
动力匹配
|
195柴油机
|
195柴油机
|
1100柴油机
|
1115柴油机
|
