静力触探（CPT）是在一定的速度下，用静力将探头压入土中，并使用探头内的压力传感器，通过记录仪记录探头对土的贯入阻力。

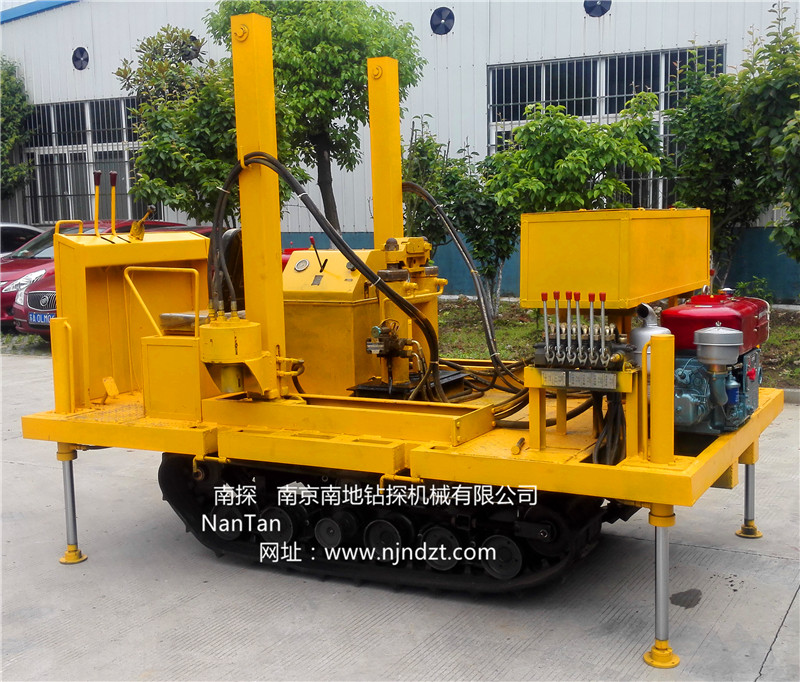

NTLPSY-L6型履带静力触探机由履带底盘、2台柴油机、液压支撑腿系统、2组液压下锚机构、控制器、平台及驾驶机构等组成，共同组装在一个机架上。
履带式静力触探车用于岩土工程的全过程，触探土力学的计算要求提供触探曲线。这对于岩土工程的勘察、设计、施工及检测提供了丰富的信息，是传统土力学无法比拟的。（1）划分土类。（2）对土层进行力学分层。（3）提供地基土随深度变化的物理力学指标。（4）以触探为主线分析整理勘察报告。
特点：
1、采纳国内外同类产品的优点，针对勘察单位现场实际使用而研发，设计新颖，拥有大型履带静探车的所有功能，大大减少了操作人员的劳动强度和使用成本。
2.适用于海滩、河滩、沙地、水田等任务复杂的地形地貌现场环境。
3.液压系统先进，采用分片式组合多路阀，结构紧凑，体积小，安装方便，压力损失小，溢流阀过载性好。
4.自动液压二套下锚结构和4个液压支腿各自油路控制，操作更加方便、稳定、可靠。
5.单缸动力系统，液压静探、履带行走分开动力，油耗低，操作简便。
6.本机不仅是静力触探测试的理想设备，配置附件，可作孔压静探、扁铲侧胀、十字板剪切、压入式波速试验。
7.本机可选配：（1）、液压静探机：5T、10T、15T、20T、25T液压静探机(机型NTLPSY-L6-5、10、15、20、25T)或者1大1小双组合型履带静力触探车5T+10T、15T、20T、25T(机型NTLPSY-L6-5+、10、15、20、25T)；（2）、4组自动液压支撑腿或升高型4组自动液压超长支腿装卸系统。
主要技术参数：
1、液压静力触探机技术参数
|
液压静探机
|
2Y-5T
|
2Y-10T
|
LPSY-L6-15T
|
LPSY-L6-20T
|
LPSY-L6-25T
|
|
额定贯入力
|
50KN
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
60KN
|
140KN
|
180KN
|
240KN
|
300KN
|
|
贯入速度
|
1.2m/min
|
1.2m/min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞杆径
|
Φ30
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主机重量
|
100kg
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直径
|
Φ60
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
2、履带行走柴油发动机：常柴1100型，功率：12.1KW
液压静力触探柴油发电机：常柴L24电启动，功率： 17KW
5、行走机构：自走式专用变速箱，行走速度：0-13km/h
爬坡能力：≤25°，履带：橡胶履带
宽（mm）：350 ,（P）：90,齿数（Z）：46
6、液压系统：齿轮泵：CBF-F425-AEP ,额定转速：2000r/min，流量：25 （L/min）,压力：20MPa ;多路阀：ZSI-L15E-w-3Y，ZSI-L10E-w-40
7、油箱的容量与工作允许温度：油箱：≥60L ,最高环境温度：40℃ , 最低环境温度：-20℃，发动机水温度：＜90℃ , 液压油温度：＜65℃
8、支腿油缸：缸径D：100mm,行程：500mm(超长需定制),支承力：90KN,顶起力：90KN
9、下锚馬达：QJM12-1.25，压力：16 MPa，转速：4-160rpm
10、整机尺寸（mm）：3000×1900×2250（长×宽×高）（根据机型调整）
