XY-200-L-02-B-STRZT型履带钻机系列及人字形全液压起落钻塔

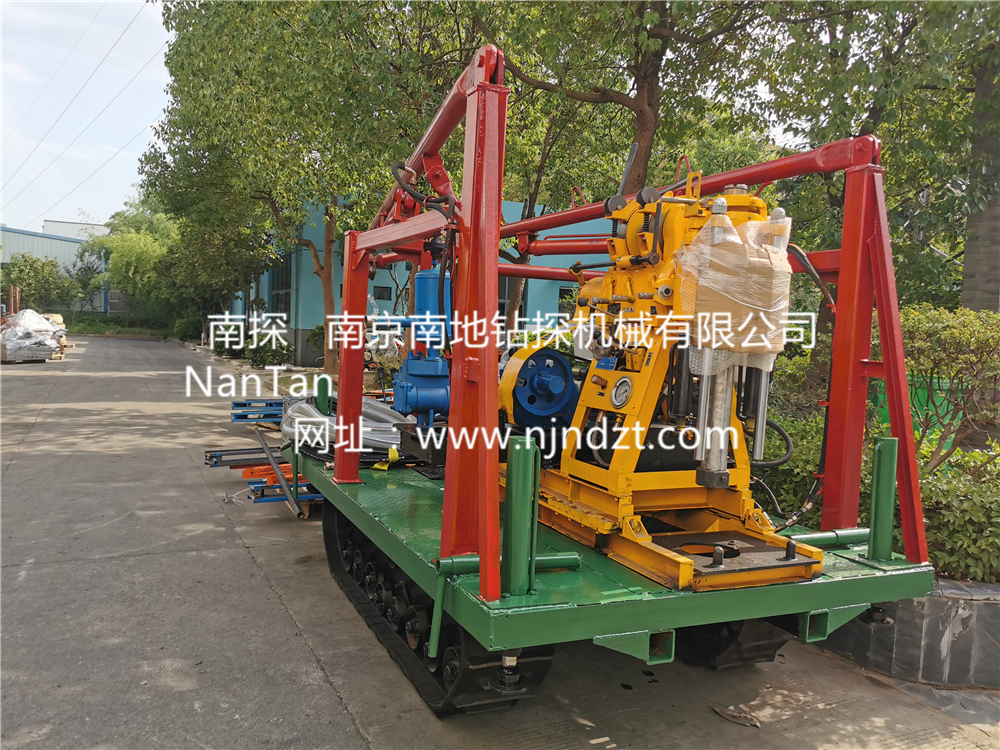

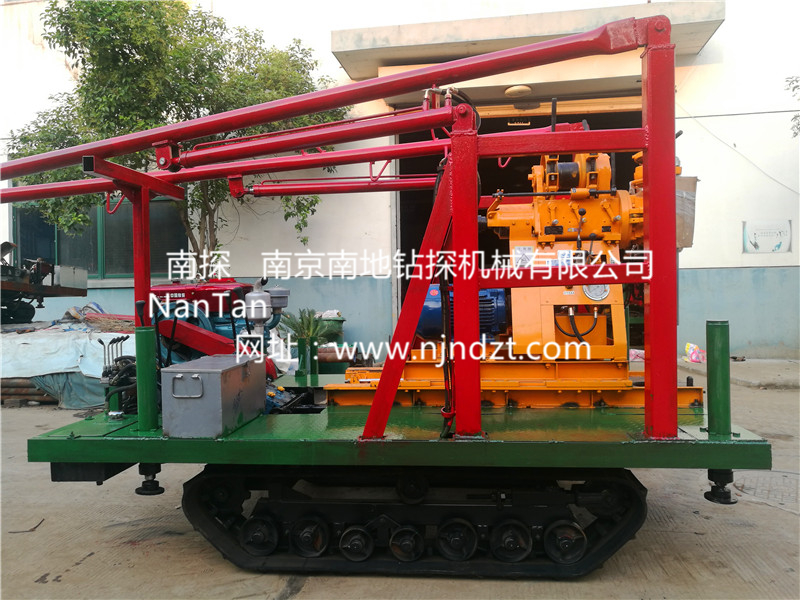

XY-200-L-02-B-STRZT型履带钻机（或XY-200（YJ）-L-02-B-STSTRZT、XY-200-1-L-02-B-STSTRZT、XY-200-2-L-02-B-STSTRZT型）是将橡胶履带底盘、动力（柴油机或电机）、XY-200型钻机
（或XY-200（YJ）、XY-200-1、XY-200-2型）、钻机平台、液压支撑腿系统、人字形全液压起落架、
BW160A或者BW200A泥浆泵等共同组装在一个机架上。钻机、泥浆泵一个动力一体底座（柴油机或电机），橡胶履带底盘（柴油机或电机）带动，互不干扰，避免单动力变换负荷造成磨损影响施工。
该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点，广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、小型灌浆孔、爆破孔、水井孔、桩基检测和空调孔的钻进。
该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
二、主要特点
1、该钻机装有橡胶履带行走机构，经分动箱齿轮驱动履带变速箱，爬坡能力强，使整机装卸、搬迁极为方便，由于是橡胶履带对地面无破坏，所以该钻机在城市中施工带来方便。
2、大大减轻工人劳动强度，提高效率。
3、起、落塔为液压操纵、方便可靠。
4、钻机、泥浆泵、塔架一体，搬家方便快捷，可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。
三、橡胶履带底盘及钻塔技术规格
理论速度前进档（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒档（Km/h） 0.9、2.1，额定载重质量（T）4.0
额定爬坡度（度）上坡35，下坡35，最小离地间隙（mm）〉200
履带型号（mm）350*90*48，履带节距（mm）90（或者350*90*52）
履带轴中心距（mm）1630，履带驱动轮轴距（mm）1100
履带接地长度（mm）1300，接地压强（kPa）<35
钻塔高度：6m
四、传动系统
传动方式经分动箱齿轮传动，转向方式单边制动差速转向，离合器型式为二片常结合摩擦片。变速箱采用经改良后的ZD-21-01-B新型专用变速箱，操纵方式双操作杆操纵。
五、整机外形尺寸(长*宽*高） 3200-3500*1800*2300(mm)（尺寸根据机型改变）
六、整机重量 3000-3500(kg)（重量根据机型改变）

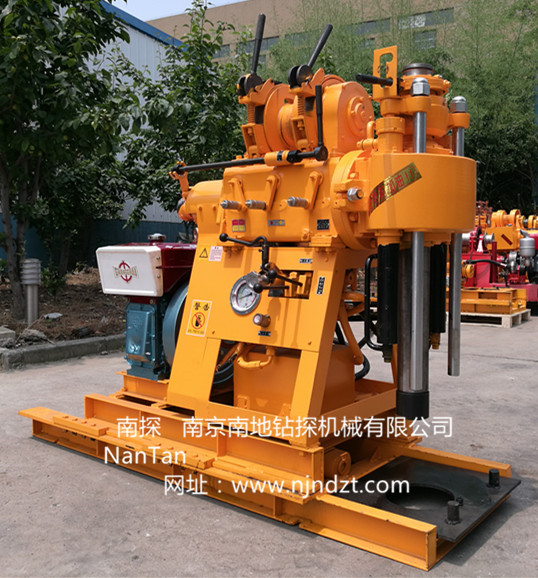

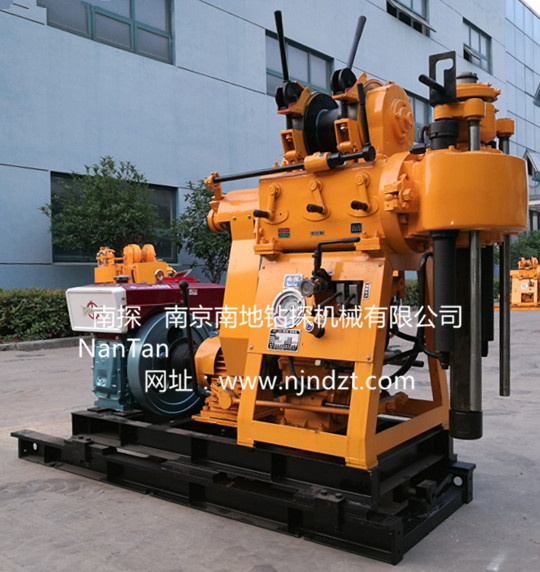

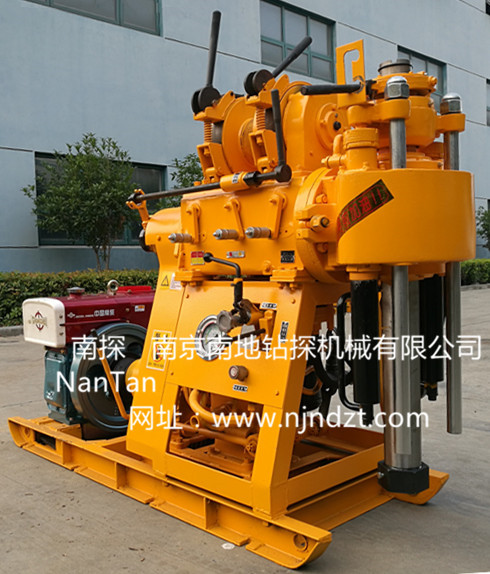

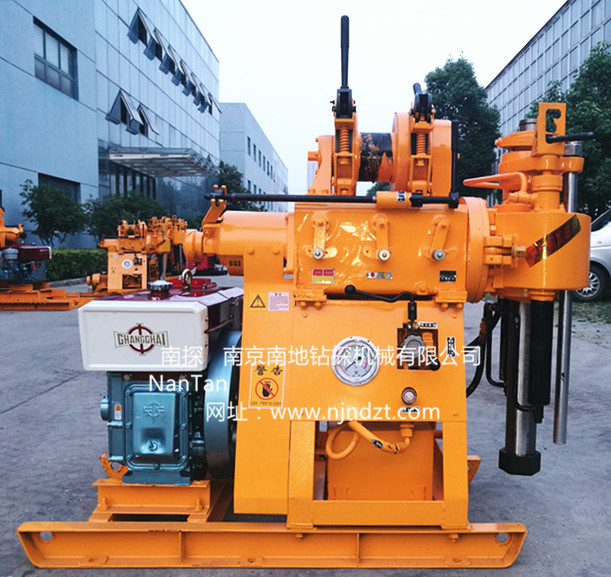

钻机介绍：XY-200型钻机集合了目前市场流行的XY-1、XY-1B、XY-1A等小型钻机的主要功能和特点设计而成的。即采用XY-1的油压自动给进，XY-1B的大模数齿轮传动系统，XY-1A的宽范围转速的较大扭矩轻型回转钻机。 为使本机的适用性更广泛，满足不同用户的需求，推出移机型XY-200（YJ）型钻机（带移机功能）、增加了水泵(不带移机) 的XY-200-1型和带移机带水泵功能的XY-200-2型钻机。钻机、柴油机(或电动机）安装在同一底座上。钻进深度可达200米。
▶本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进、小型基桩孔。既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标准贯入试验（SPT）、冲击钻进提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
钻机特点：
(1) 具有油压自动给进机构，提高钻进效率，减轻工人体力劳动强度。
(2) 采用球卡夹持机构代替卡盘，并配有夹持定位机构可实行不停机倒杆。
(3) 配有孔底压力计指示压力，便于掌握孔内情况。
(4) 手柄集中，操作方便。
(5) 结构紧凑，钻机及动力机都安装在同一个底座上，占用场地面积小。
(6) 重量轻，分解性强，便于搬迁，适合于平原或山区工作。
(7) 装有了安全防护罩，突出了设备人性化设计特点。
(8) 给进油缸下端与立轴箱连接处装有固定螺母，提高了钻机可靠性。
钻机额定钻孔深度200m，最深不得超过220m。额定开孔直径200mm，土层最大开孔直径允许300mm。钻深与钻径应根据地层情况而定。
钻机主要技术参数：
|
1、基本参数 |
钻孔深度：200、150、100m；终孔直径：75、91、110mm；最大开孔直径：300 mm 钻杆直径：42,50 mm，钻孔倾角：90-75° XY-200型钻机外廓尺寸（L×B×H)：1480*700*1460 mm，钻机重量(不包括动力机): 550kg XY-200（YJ）型钻机外廓尺寸（L×B×H)：1660*780*1560 mm，钻机重量(不包括动力机): 650kg XY-200-1型钻机外廓尺寸（L×B×H)：1700*780*1460 mm，钻机重量(不包括动力机): 650kg XY-200-2型钻机外廓尺寸（L×B×H)：1800*970*1650 mm，钻机重量(不包括动力机): 800kg |
|
2、回转器 |
主动钻杆：六方带槽46*Φ51*4300mm,主机杆夹持方式：手动球卡式 立轴转速(四档)：1010,505,236,118 r/min，立轴行程：450 mm 立轴空载向上最大移动速度：3 m/s ，立轴空载向下最大移动速度 ：4 m/s 立轴最大给进力：15 KN，立轴最大起重力：25 KN |
|
3、卷扬机 |
最大起重量(单绳)：17 KN，卷筒转速：121,76,36 r/min 卷筒圆周线速度(二层)：1.05,0.66,0.31 m/s，卷筒直径：140 mm 钢丝绳直径：10 mm，钢丝绳容量：35 m，抱闸直径：252 mm，闸带宽度：50 mm |
|
4、油泵 |
型号：YBC-20/125，额定压力：12.5 Mpa 流量：16 ml/r 额定转速；1500 r/min |
|
5、动力装置 |
电动机型号：Y160L-4，额定功率：15 KW，额定转速：1460 r/min |
|
柴油机型号：S1115，额定功率：16.2KW，额定转速：2200 r/min |
水泵技术参数（XY-200-1、XY-200-2型配置，XY-200、XY-200(YJ)型需另配BW160或200泥浆泵。）
|
2 水泵类型: 卧式单缸双作用 最大排量 : 95(77)L/min，最大许用压力 :1.2Mpa，工作压力:0.7Mpa 3 冲程次数:120(96) 次/min，缸套套直径 : 80mm，活塞行程: 100mm |
XY-200(YJ)、XY-200-2型配置移位装置
|
移动装置 |
移动油缸行程：450mm，钻机离开孔口距离：300mm |
注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。
