GXY-180-L-02-B-STRZT型履带钻机及人字形全液压钻塔
一、结构形式

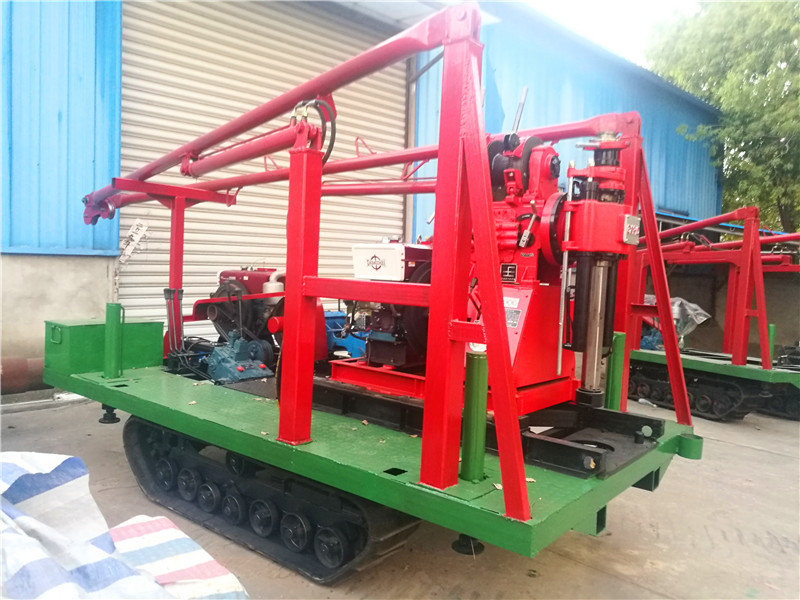

GXY-180-L-02-B-STRZT型履带钻机是将橡胶履带底盘、动力（柴油机或电机）、GXY-180型高速钻机、钻机平台、液压支撑腿系统、人字形全液压起落架、BW160A或者BW200A泥浆泵等共同组装在一个机架上。钻机一个动力（柴油机或电机）或加装BW160A泥浆泵一体底座与钻机共用动力，橡胶履带底盘一个动力（柴油机或电机）带动或加装BW160A或BW200A泥浆泵，互不干扰，避免单动力变换负荷造成磨损影响施工。
该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点，广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、小型灌浆孔、爆破孔、水井孔、桩基检测和空调孔的钻进。
该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
二、主要特点
1、该钻机装有橡胶履带行走机构，经分动箱齿轮驱动履带变速箱，爬坡能力强，使整机装卸、搬迁极为方便，由于是橡胶履带对地面无破坏，所以该钻机在城市中施工带来方便。
2、大大减轻工人劳动强度，提高效率。
3、起、落塔为液压操纵、方便可靠。
4、钻机、水泵、塔架一体，搬家方便快捷，可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。
三、橡胶履带底盘及钻塔技术规格
理论速度前进档（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒档（Km/h） 0.9、2.1，额定载重质量（T）4.0
额定爬坡度（度）上坡35，下坡35，最小离地间隙（mm）〉200
履带型号（mm）350*90*48，履带节距（mm）90(或者350*90*52）
履带轴中心距（mm）1630，履带驱动轮轴距（mm）1100
履带接地长度（mm）1300，接地压强（kPa）<35
钻塔高度：6m
四、传动系统
传动方式经分动箱齿轮传动，转向方式单边制动差速转向，离合器型式为二片常结合摩擦片。变速箱采用经改良后的ZD-21-01-B新型专用变速箱，操纵方式双操作杆操纵。
五、整机外形尺寸(长*宽*高） 3300-3500*1800*2300(mm)（根据泥浆泵不同尺寸改变）
六、整机重量 3400(kg)

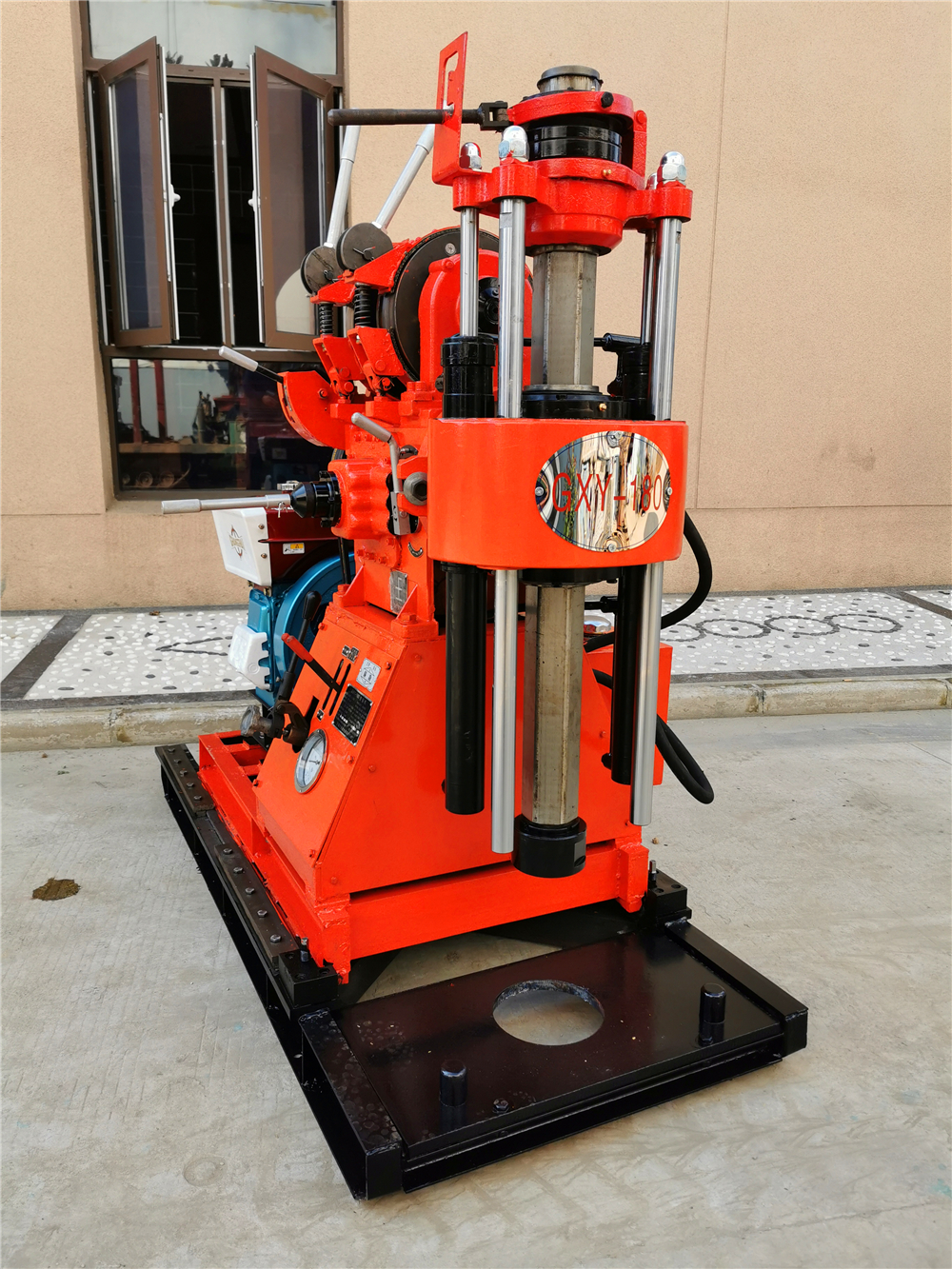

钻机介绍（Introduction）：GXY-180型移位钻机是在GXY-1型钻机的基础上调整了高速功能的立轴式轻便钻机，固定机架改为滑移机架，回转器改为大立轴。 本钻机适用于工程地质勘探，固体矿床的普查勘探，爆破孔及混凝土结构的检查孔等，也可以进行SPT标准贯入试验、冲击等多种钻进方式。 根据地层不同，可选用金刚石、复合片、硬质合金、麻花等钻头进行钻进，开孔直径为ø150毫米。当钻孔终孔直径为75毫米，钻孔的深度可达180米。
主要特点: 1、钻机输入功率大，输出扭矩大，钻进能力强。 2、钻机输出转速范围宽，既适用于工程地质勘察，又适用于金刚石岩芯钻探。 3、钻机配有高速功能，适合坚硬岩层的金刚石钻进。4、具有油压给进机构，采用球卡式夹持机构，提高钻进效率，减轻工人劳动强度。 5、采用了动力头液控后移使机架让开孔口，方便更换钻杆、钻具，以延长动力头的寿命。 6、钻机配有加大主动钻杆，可实现不停车倒杆，效率高，安全可靠。 7、钻机采用东风－12型手扶拖拉机的成熟结构，双片常闭磨擦式离合器，开闭灵活，操作调整方便。 8、钻机变速箱采用汽车变速箱式结构，单手把变速，并具有互锁机构，操作方便。 9、钻机结构紧凑，体积小，重量轻，最大部件在100kg以内，便于解体及搬运，适用于丘陵或山区工作。
技术参数
1、钻机 钻进深度：180m,开孔直径：150mm,终孔直径：75mm 钻杆直径：42、50mm, 钻孔倾角:360°，
钻机外廓尺寸（长*宽*高）：1800*780*1500mm;钻机重量（不包括动力）：650kg
2. 回转器 立轴转速：正转：100、273、564、1090 r/min ， 反转：75 r/min，立轴行程：500 mm，
立轴最大给进压力：20KN,立轴最大起拔力：25KN,立轴最大扭距：1.2KN.m，立轴下端离地面最大距离：600 mm，主动钻杆夹持方式：球卡式，主动钻杆：Φ53*59*4.5米
3. 卷扬机 最大起重量(单绳)：15 KN 卷筒转速：31，83,172,332 r/min,
卷筒圆周线速度(二层)：0.30，0.82，1.69，3.26 m/s, 钢丝绳直径：9.3 mm,钢丝绳容量：35 m
4.让开孔口方式：动力头液控后移,行程：330mm
5.油泵 型号：CB-FC25L 额定压力：16 Mpa 流量：25 ml/r 额定转速:500-2500 r/min
6.柴油机 型号：ZS1115 额定功率：16.7KW 额定转速：2200 r/min
7.电动机 型号：Y160M-4 额定功率：11 KW 额定转速：1440 r/min
注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。
