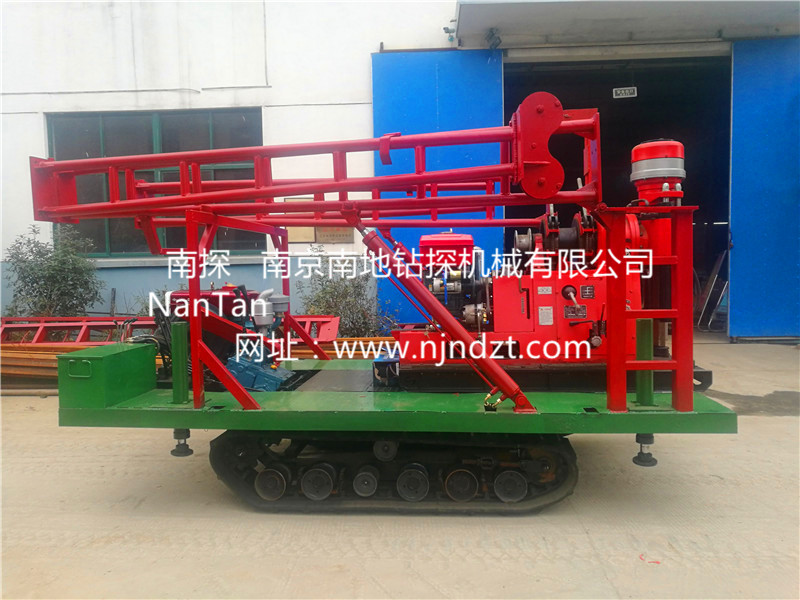

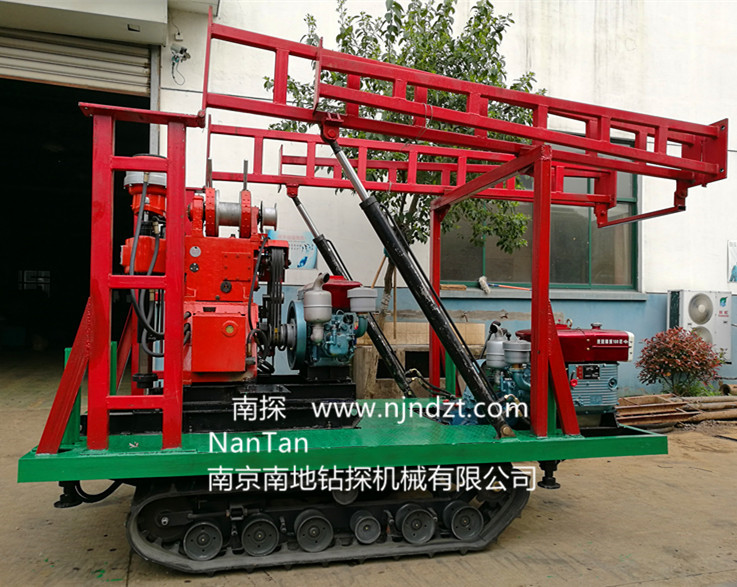

XY-1A-L-02-B-STZDT型全液压履带钻机
（180米钻机、水泵、履带、双塔架折叠式液压钻塔一体机）
一、结构形式:XY-1A-L-02-B-STZDT型履带钻机系列（或XY-1A-4-L-02-B-STZDT、XY-1A（YJ）-L-02-B-STZDT、XY-1A-5-L-02-B-STZDT型）是将橡胶履带底盘、动力（柴油机或电机）、XY-1A型钻机（或XY-1A-4、XY-1A（YJ）、XY-1A-5型）、钻机平台、液压支撑腿系统、双塔架折叠式液压钻塔、BW160A或者BW200A泥浆泵等共同组装在一个机架上。钻机或泵一个动力（柴油机或电机），橡胶履带底盘或泵一个动力（柴油机或电机）带动，互不干扰。
该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点，广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、小型灌浆孔、爆破孔、水井孔和空调孔的钻进。
该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
二、主要特点
1、该钻机装有橡胶履带行走机构，经分动箱齿轮驱动履带变速箱，爬坡能力强，使整机装卸、搬迁极为方便，由于是橡胶履带对地面无破坏，所以该钻机在城市中施工带来方便。
2、大大减轻工人劳动强度，提高效率。
3、起、落塔为液压操纵、方便可靠。
4、钻机、水泵、塔架一体，搬家方便快捷，可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。
三、橡胶履带底盘及钻塔技术规格
理论速度前进档（Km/h）:0.9、2.0、2.7、3.2、8.3、13;
倒档（Km/h）:0.9、2.1;额定载重质量（T）:4.0
额定爬坡度（度）:上坡35，下坡35;最小离地间隙（mm）〉200;履带型号（mm）:350*90*48;履带节距（mm）90;
履带轴中心距（mm）1630;履带驱动轮轴距（mm）1100;
履带接地长度（mm）1300，接地压强（kPa）<35
钻塔高度：7m
四、传动系统
传动方式经分动箱齿轮传动，转向方式单边制动差速转向，离合器型式为二片常结合摩擦片。变速箱采用经改良后的ZD-21-01-B新型专用变速箱，操纵方式双操作杆操纵。
五、整机外形尺寸(长*宽*高） 3000-3500*1800*2300(mm)（尺寸根据机型改变）
六、整机重量 2600-3000(kg)（重量根据机型改变）
钻机介绍（Introduction）：XY-1A型钻机是一种具有油压给进的高速轻便钻机。为使本机的适用性更广泛，满足不同用户的需求，推出增加了：带移机功能的XY-1A（YJ），带水泵的XY-1A-4型，带移机和水泵的XY-1A-5型钻机。钻机、水泵及柴油机安装在同一底座上。 钻机既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验、冲击钻进提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。 一、适用范围
1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井等多用途钻进。 2.转速范围宽并配有高速档，可根据地层的不同选用合金钻头、金刚石钻头、复合片钻头等钻头进行钻进,提土钻、取土器取样等。
3. 当终孔直径分别为75mm和46mm时，额定钻孔深度分别为150m和180m，最深不得超过各钻进深度的110%，额定开孔直径为110mm，钻深应根据地层情况而定，土层开孔允许为300mm。 二、钻机特点：
1. 具有油压给进机构，提高了钻进效率，减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，安全可靠。
3. 配有孔底压力表指示压力，便于掌握孔内情况。
4. 手柄集中，操作方便。 5. 钻机结构紧凑，体积小，重量轻，便于解体及搬运，适合于平原和山区工作。
|
三、 技术参数 |
|
1.钻机 钻孔深度：180、150、100m；终孔直径：46、75、91mm；最大开孔直径：200 mm， 钻杆直径：42、50 mm 钻孔倾角：90-75° 钻机外廓尺寸（L×B×H): XY-1A：1433*697*1460mm XY-1A-4：1700*780*1460 mm XY-1A(YJ)：1620*970*1560 mm XY-1A-5：1800*970*1600 mm 钻机重量(不包括动力机) XY-1A：420 Kg XY-1A-4：620 Kg XY-1A(YJ)：620 Kg XY-1A-5：720kg |
|
2.回转器 立轴转速(五档)：1010,790,470,295,140 r/min 立轴行程：450 mm 立轴空载向上最大移动速度：3 m/s 立轴空载向下最大移动速度 ：4 m/s 立轴最大给进力：15 KN 立轴最大起重力：25 KN |
|
3.卷扬机 最大起重量(单绳)：11 KN 卷筒转速：121,76,36 r/min 卷筒圆周线速度(二层)：1.05, 0.66, 0.31 m/s 卷筒直径：140 mm 钢丝绳直径：9.3 mm 钢丝绳容量：35 m 抱闸直径：252 mm 闸带宽度：50 mm |
|
4.油泵 型号：YBC-20/125 额定压力：12.5 Mpa 流量：20 ml/r 额定转速；1500 r/min |
|
5.电动机 型号：Y160M-4 额定功率：11 KW 额定转速：1460 r/min |
|
6.柴油机 型号：S1100 额定功率：12.1KW 额定转速：2200 r/min |
水泵技术参数（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥浆泵。）
|
2 水泵类型: 卧式单缸双作用 最大排量 : 95(77)L/min，最大许用压力 :1.2Mpa，工作压力:0.7Mpa 3 冲程次数:120(96) 次/min，缸套套直径 : 80mm，活塞行程: 100mm |
XY-1A(YJ)、XY-1A-5型配置移位装置
|
移动装置 |
移动油缸行程：450mm，钻机离开孔口距离：300mm |
注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。
