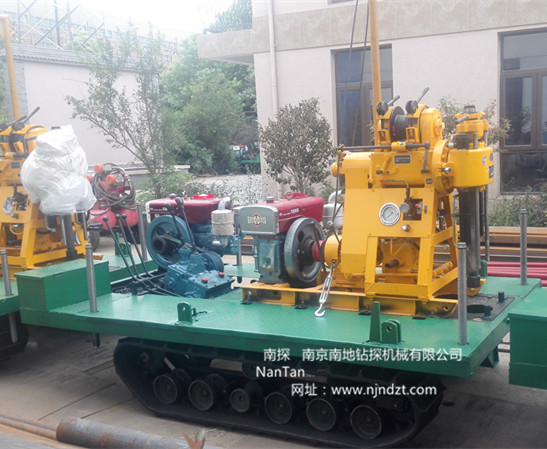

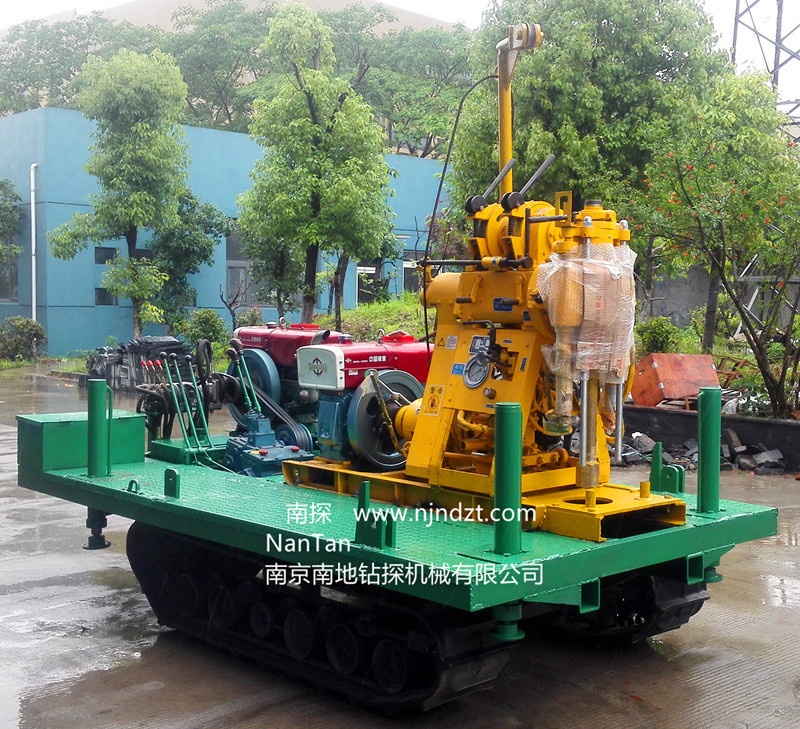

XY-1-L-01-A（B）型履带钻机及人字形四角架钻塔
一、简介 XY-1-L-01-A(B)型履带钻机及人字形四角架钻塔，是将橡胶履带底盘、动力（柴油机或电机）、钻机、A型为4组手动支撑腿B型为4组液压支撑腿、钻机平台、6米高人字形四角架起落钻塔、水泵等共同组装在一个机架上。钻机、水泵一个动力（柴油机或电机），橡胶履带底盘一个动力（柴油机或电机）带动，互不干扰。该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点，适用于地质、冶金、煤炭、水文、建筑工程、水电工程、公路、铁路、港口、城建、桥梁、坝基等建筑物的工程地质勘察、浅层探矿、矿山坑道、水井、小型灌浆孔、爆破孔等的钻进。该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
二、主要特点
1、该钻机装有橡胶履带行走机构，经分动箱齿轮驱动履带变速箱，爬坡能力强，使整机装卸、搬迁极为方便，由于是橡胶履带对地面无破坏，所以给该钻机在城市中施工带来方便，同时适用于野外和泥地等复杂场地。
2、大大减轻工人劳动强度，提高效率。
3、起落塔为利用卷扬机带动钢丝绳拉伸，方便可靠，携带方便。
4、钻机、水泵、塔架一体，搬家方便快捷，可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。
三、XY-1型钻机介绍及主要技术参数
XY-1型钻机是一种具有油压自动给进的轻便钻机。额定钻孔深度100米，钻进深度根据地层情况而定。可根据地层的不同选用合金、金刚石、复合片等钻头进行钻进；可钻2-9级的砂质粘土及基岩层等。
1.技术参数：钻进深度(m)：100
开孔直径( mm)：75-150 ，终孔直径( mm)：75-150
钻杆直径( mm)：42 ，钻孔倾角 ：90-75°
2．回转器:立轴转速(三档)(r/min)：142,285,570
立轴行程 (mm)：450，立轴最大给进压力(KN)：15
立轴最大起重力(KN)：25
立轴空载向上最大移动速度(m/min) ：3
3.卷扬机：最大起重量(一速单绳)(KN)：10，钢丝绳直径：9.3mm
4.水泵类型：卧式单缸双作用，最大压力(MPa)：1.2 ，工作压力(MPa)：0.7
5.油泵类型：齿轮泵，额定压力：8MP
6.动力机 柴油机：ZS1100，额定功率(KW)：12.1 额定转速 (r/min)：2200
电动机 ：Y132M-4 额定功率 ( KW)：7.5 额定转速 (r/min)：1440
注:本钻机动力配备标准配置为柴油机，如果需配置电动机,需由用户订货时提出.
四、橡胶履带底盘主要技术参数
1.理论速度前进档（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒档（Km/h）：0.9、2.1
3.额定载重质量（T）：4.0
4.额定爬坡度（°）：上坡35，下坡35
5.最小离地间隙（mm）：200
6.履带型号（mm）：350*90*48
7.履带节距（mm）：90
8.履带轴中心距（mm）：1100
9.履带长度（mm）:2000
10.履带接地长度（mm）：1450
11.接地压强（KPa）：<35
五、履带传动系统
传动方式经分动箱齿轮传动，转向方式单边制动差速转向，离合器型式为二片常结合摩擦片。变速箱采用经改良后的ZD-21-01-B新型专用变速箱，操纵方式双操作杆操纵。
六、整机外形尺寸(长*宽*高）：2800*1600*2000(mm)
七、整机重量：2300-2600(kg)
