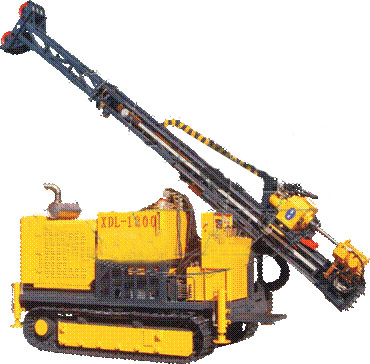

XDL-1200全液压岩心钻机
XDL-1200型全液压履带式岩心钻机主要适用于绳索取芯金钢石钻探工艺，由于采用国外先进技术，特别是采用了国外成熟的动力头、夹持器、卷扬及液压系统，钻机的适用范围宽：不仅适用于固体矿床的金刚石、硬质合金钻进、而且适用于地震物探、工程地质勘察及微桩孔钻进，以及中小型水井等工程施工。
|
一．主要特点：
|
||
|
1．顶驱式动力头采用国外技术，结构为双马达加机械变档型式，变速范围大，低速端扭矩大,配不同马达，最大端扭矩可达11000NM，适用不同钻进工法的要求，满足各种施工方式。
|
||
|
2. 动力头传动精度高，运转平稳，深孔钻进时更能体现优势。
|
||
|
3．钻机最高转速1020rpm,扭矩670NM,高速端扭矩大，适合深孔钻进。
|
||
|
4．给进提升系统采用油缸链条倍增机构，给进行程长，便于长岩芯取芯作业。
|
||
|
5．动力头采用自动让开孔口的方式，配和夹持器，卸扣器，可方便快捷地完成绳索取芯操作，省去了传统的二次平台操作，自动化程度高，操作简便。
|
||
|
6．钻机提升给进速度快，节省了大量的辅助时间，在全面钻进时，变于洗孔，提高了钻进效率
|
||
|
7．主塔导轨采用V型结构，动力头与主塔联接钢性高，高速转动平稳，取芯率高。
|
||
|
8．主卷扬机采用进口产品，提升平稳，制动可靠。
|
||
|
9．绳索取芯卷扬机空鼓绳速达205m/min，减少了辅助时间。
|
||
|
10.钻机配备夹持器及卸扣器，拆卸钻杆方便快捷，降低了劳动强度。
|
||
|
11.钻机配备动力头转速表，钻进标尺，方便用户进行参数选择。
|
||
|
12.钻机给进采用备压平衡，可方便了解孔底加压数值，提高钻头寿命。
|
||
|
13.钻机液压系统可靠，泥浆泵为液压控制，钻机各种操作集中，便于处理各种井下事故。
|
||
|
14.钻机采用履带式，移动方便。采用外接手柄操纵，使移动安全方便。
|
||
|
二．基本参数：
|
|
|
|
钻杆直径
|
钻孔深度
|
|
|
φ56（BQ）
|
1200 m
|
|
|
φ71（NQ）
|
1000 m
|
|
|
φ89（HQ）
|
700 m
|
|
|
φ114（PQ）
|
600 m
|
|
|
钻孔角度：
|
0-90 度
|
|
|
钻机重量：
|
13000 Kg
|
|
|
三．主要参数：
|
||
|
1.动力头：双马达机械变档型式
|
||
|
配S195马达
|
转速（rpm）
|
转矩(Nm)
|
|
单泵
|
440-615
|
670
|
|
84-120
|
3600
|
|
|
双泵
|
720-1020
|
670
|
|
138-192
|
3600
|
|
|
2.动力头给进行程： 3500 mm
|
||
|
3.给进装置： 单油缸链条倍速机构
|
||
|
动力头提升能力：
|
120 KN
|
|
|
动力头给进能力：
|
60 KN
|
|
|
动力头提升速度：
|
0-4 m/min
|
|
|
动力头快速提度：
|
29 m/min
|
|
|
动力头给进速度：
|
0-8 m/min
|
|
|
动力头快速给进：
|
58 m/min
|
|
|
4.移塔装置：
|
||
|
移塔行程：
|
1000 mm
|
|
|
移塔油缸提升力：
|
100KN
|
|
|
移塔油缸给进力：
|
70KN
|
|
|
5.夹持器
|
||
|
夹持范围
|
50-200 mm
|
|
|
夹持力
|
120 KN
|
|
|
6. 卸扣器
|
|
|
|
卸扣力矩
|
8000 N.m
|
|
|
7.主卷扬机 PD12C-29064-02
|
||
|
提升速度
|
46 m/min
|
|
|
单绳提升能力
|
55 KN
|
|
|
钢丝绳直径
|
16 mm
|
|
|
容绳量
|
40 m
|
|
|
8.付卷扬机 W125
|
||
|
提升速度
|
205 m/min
|
|
|
单绳提升能力
|
10 KN
|
|
|
钢丝绳直径
|
5 mm
|
|
|
容绳量
|
1200 m
|
|
|
9.泥浆泵 卧式三缸往复式活塞泵
|
||
|
型号： BW-250A
|
||
|
行程： 100 mm
|
||
|
缸径： 80 mm
|
||
|
流量： 250, 145, 90, 52 L/Min
|
||
|
压力： 2.5, 4.5, 6.0, 6.0 Mpa
|
||
|
10.液压支腿 配备四个液压支腿
|
||
|
11.钻机外型： 长8500mm(含副塔) 宽2400mm 高2900mm
|
||
|
12.动力
|
||
|
柴油机 (康明斯)
|
||
|
型号： 6BTA5.9-C180
|
||
|
功率： 132KW/2200rpm
|
||
|
13.履带
|
||
|
15吨履带底梁 宽度 2400mm
|
||
|
爬坡能力 25°
|
||
|
履带承载能力 15 吨
|
||
|
14.可选项：
|
||
|
可配不同马达，满足微桩孔钻进，中小型水井等不同工艺施工。
|
||
|
A.动力头：（配S245马达）
|
||
|
|
转速（RPM）
|
转矩（NM）
|
|
双泵
|
570-800
|
1100
|
|
|
110-153
|
5733
|
|
单泵
|
350-490
|
1100
|
|
|
67-93
|
5733
|
|
B.动力头：（配S310马达）
|
||
|
|
转速（RPM）
|
转矩（NM）
|
|
双泵
|
450-630
|
1395
|
|
|
86-121
|
7254
|
|
单泵
|
279-390
|
1395
|
|
|
52-74
|
7254
|
|
C.动力头：（配S390马达）
|
||
|
|
转速（RPM）
|
转矩（NM）
|
|
双泵
|
360-500
|
1732
|
|
|
69-96
|
9000
|
|
单泵
|
220-307
|
1732
|
|
|
42-59
|
9000
|
|
D.动力头：（配S490马达）
|
||
|
|
转速（RPM）
|
转矩（NM）
|
|
双泵
|
288-400
|
2167
|
|
|
55-76
|
11000
|
|
单泵
|
175-244
|
2167
|
|
|
33-47
|
11000
|
