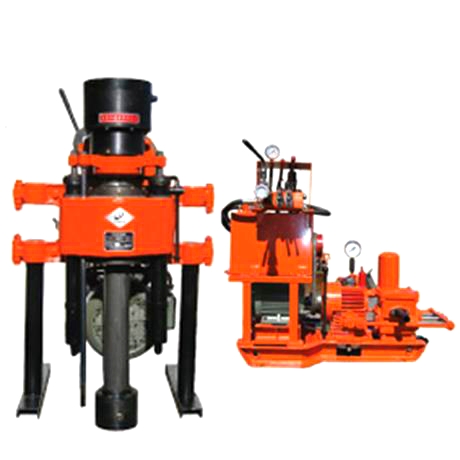

KD-150型坑道钻机、巷道钻机、矿山取芯钻机
KD-150型钻机是一种具有油压给进的坑道钻机。本钻机适用于金属矿、非金属矿、煤矿的勘探以及水电站廊道内的灌浆、排水、观测孔的钻进。既可以旋转钻进取岩心样，也可以旋转钻进不取心钻孔，比如钻通风孔、引孔等。
钻机特点：
1、具有油压自动给进机构，提高钻进效率，减轻工人劳动强度。
2、体积小、重量轻。
3、采用双柱支撑，施工时占用场地面积小，结构紧凑。
4、钻机、水泵分别传动，便于施工场地的布置。
5、重量轻、分解性强、便于搬迁、安装。
钻机组成：钻机为分体式，分二部分：

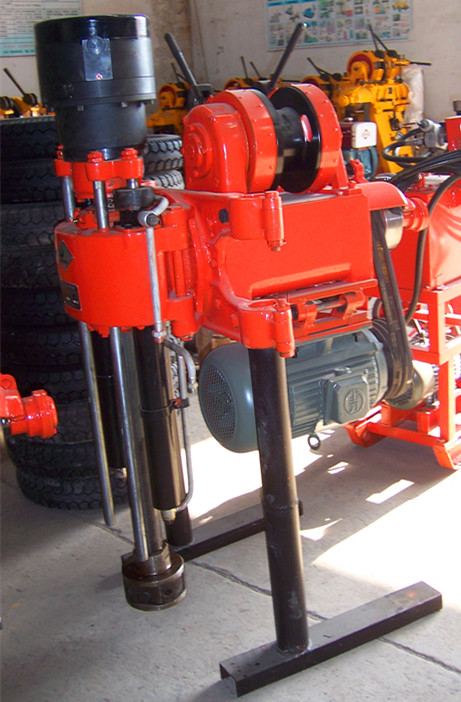

1、主机：由变速箱、回转器、卷扬机、抱闸、卡盘、动力及联接板、
支柱（施工时安装）、滚筒装置、液压系统等部件组成。
2、水泵组、油箱油泵：水泵组是由底架、减速箱、水泵、电动机等部件组成；液压油箱及油泵位于底架之上。
技术参数
钻机
钻进深度： 150m 开孔直径： 91mm 终孔直径： 59mm
钻杆直径： 42mm 钻孔倾角： 0°-360°
钻机外廓尺寸（长×宽×高）： 1405×800×1100 (mm)
水泵外廓尺寸（长×宽×高）： 1100×480×850 (mm)
回转器
立轴内径： 52mm 立轴转速（三档）： 140、295、470、790、1010r/min
立轴行程（KD100-4）： 450mm
立轴空载向上最大移动速度： 0.05m/s 立轴空载向下最大移动速度： 0.067m/s
立轴最大给进压力： 15KN 立轴最大起重力： 25KN
卷扬机
最大提升能力（单绳）： 11KN
卷筒圆周线速度（二层）： 0.255、0.51、1.02m/s
卷筒直径： 145mm 钢丝绳直径： 9.3mm 钢丝绳容量： 27m
主机电动机
型号 ： Y160M-4 额定功率： 11KW 额定转速： 1460r/min
若有防爆要求，需采用防爆型电动机（订货时需说明）
水泵
最大排量 ： 77L/min 最大工作压力： 1Mpa 额定工作压力： 0.7Mpa
泥浆泵电动机
型号： Y100L2-4 额定功率： 3KW 额定转速： 1430r/min
若有防爆要求，需采用防爆型电动机（订货时需说明）
油泵
类型： 齿轮泵 型号： YBC-12/80 额定压力 ： 8Mpa
流量： 8ml/r 额定转速： 1440r/min
